聚碳風速傳感器
產品型號：RS-FSJT-*
聚碳風向傳感器
聚碳風速傳感器
超聲波風速風向變送器
管道風速變送器
鋁殼風向變送器
鋁殼風速變送器
小型超聲波風速風向變送器
人防風量測量儀（市電供電）
管道式風速風溫變送器
人防風量測量儀（直流供電）
三維超聲波風速風向變送器
產品概述
風速變送器，外形小巧輕便，便于攜帶和組裝，三杯設計理念可以有效獲得風速信息，殼體采用聚碳酸酯復合材料，具有良好的防腐、防侵蝕等特點，能夠保證變送器長期使用無銹琢現象，同時配合內部順滑的軸承系統，確保了信息采集的精確性。被廣泛應用于溫室、環境保護、氣象站、船舶、碼頭、養殖等環境的風速測量。
功能特點
量程：0-30m/s（可定做0-70m/s），分辨率0.1m/s。
防電磁干擾處理。

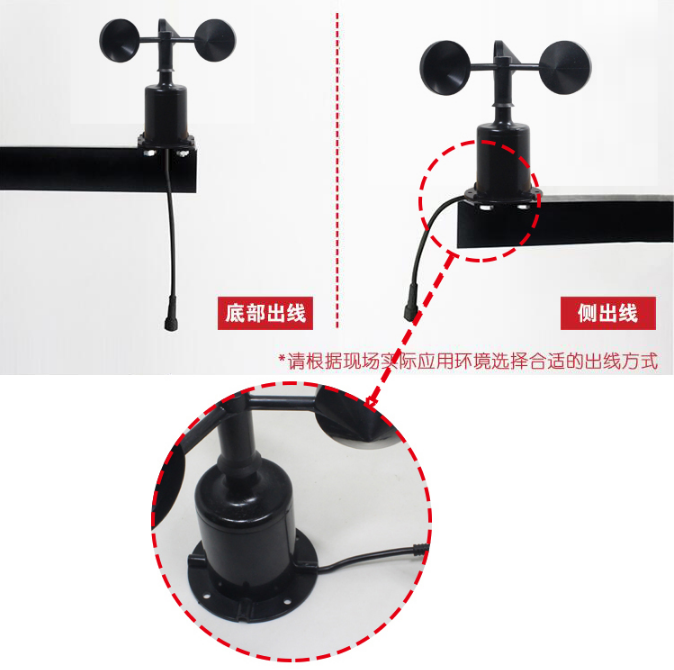

采用底部出線方式、完全杜絕航空插頭橡膠墊老化問題，長期使用仍然防水。
采用高性能進口軸承，轉動阻力小，測量精確。
聚碳酸酯外殼，機械強度大，硬度高，耐腐蝕、不生銹可長期使用于室外。
設備結構及重量經過精心設計及分配，轉動慣量小，響應靈敏。
可同時適用于四線制與三線制接法。
主要技術參數
485型：
直流供電（默認） | 10~30V DC |
變送器電路工作溫度 | -40℃~+60℃，0%RH~80%RH |
通信接口 | 485通訊（ModBus）協議 波特率：2400、4800（默認）、9600 數據位長度：8位 奇偶校驗方式：無 停止位長度：1位 默認ModBus通信地址：1 支持功能碼：03/04 |
參數設置 | 用提供的配置軟件通過485接口進行配置 |
分辨率 | 0.1m/s |
測量范圍 | 0~70m/s |
動態響應時間 | ≤1s |
精度 | ±（0.2+0.03V）m/s，@（0~30m/s，25℃） V表示風速 |
模擬量型：
直流供電（默認） | 10~30V DC | |
最大功耗 | 電流輸出 | 1.2W |
電壓輸出 | 1.2W | |
分辨率 | 0.1m/s | |
變送器電路工作溫度 | -40℃~+60℃，0%RH~80%RH | |
測量范圍 | 默認0~30m/s（可定做0-70m/s） | |
精度 | ±（0.2+0.03V）m/s，@（0~30m/s，25℃） V表示風速 | |
動態響應時間 | ≤1s | |
輸出信號 | 電流輸出 | 4~20mA |
電壓輸出 | 0~5V/0~10V(10-30V供電) 0~2.5V/1~5V/0~3V/0~5V(5V供電) | |
負載能力 | 電壓輸出 | 輸出電阻≤250Ω |
電流輸出 | ≤600Ω | |
脈沖型：
直流供電（默認） | 5~30V DC | |
變送器電路工作溫度 | -40℃~+60℃，0%RH~80%RH | |
通信接口 | 脈沖輸出 | |
分辨率 | 0.0875m/s | |
測量范圍 | 0~70m/s | |
動態響應時間 | ≤0.5s | |
精度 | ±（0.2+0.03V）m/s，@（0~30m/s，25℃） V表示風速 | |
負載能力 | PNP | ≥100mA |
NPN | ≥100mA | |
GPRS/4G型：
直流供電（默認） | 10~30V DC |
功耗 | ≤0.3W |
變送器電路工作溫度 | -40℃~+60℃，0%RH~80%RH |
通信接口 | GPRS/GSM，中國移動或中國聯通的手機網絡 |
分辨率 | 0.1m/s |
精度 | ±（0.2+0.03V）m/s，@（0~30m/s，25℃） V表示風速 |
測量范圍 | 0~70m/s |
動態響應時間 | ≤1s |
5V供電：
| 直流供電（默認） | 5V DC |
| 最大功耗 | 0.12W |
| 分辨率 | 0.1m/s |
| 精度 | ±（0.2+0.03V）m/s，@（0~30m/s，25℃） V 表示風速 |
| 變送器電路工作溫濕度 | -40℃~+60℃，0%RH~80%RH |
| 測量范圍 | 默認0~30m/s（可定做0-70m/s） |
| 動態響應時間 | ≤1s |
| 輸出信號 | 電壓輸出：0-5V、0-3V、0-2.5V、1-5V 可選 |
| 負載能力 | 輸出電阻≤250Ω |
產品選型
| RS- | 公司代號 | ||
| FSJT- | 風速變送器 | ||
| N01 | 485輸出 | ||
| I20 | 4~20mA | ||
| V05 | 0~5V | ||
| V10 | 0~10V | ||
| GPRS | GPRS信號輸出 | ||
| 4G | 4G信號輸出 | ||
| PNP | PNP輸出 | ||
| NPN | NPN輸出 | ||
| NPNR | 內部帶上拉電阻NPN輸出 | ||
5V供電：
| RS- | 公司代號 | ||
| FSJT05- | 5V供電聚碳酸酯風速變送器 | ||
| V05 | 0~5V電壓輸出 | ||
| V03 | 0~3V電壓輸出 | ||
| V025 | 0~2.5V電壓輸出 | ||
| V15 | 1~5V電壓輸出 | ||

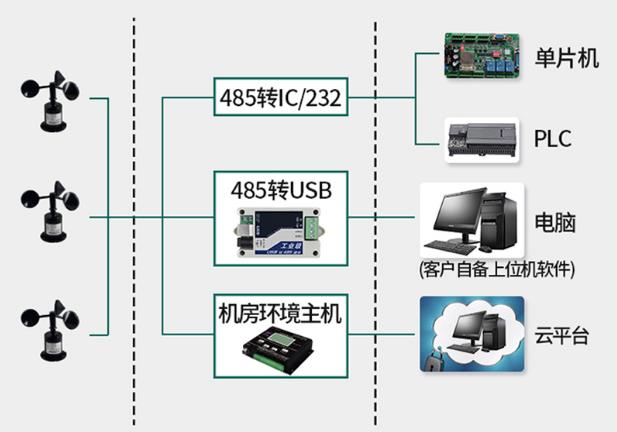

系統框架圖
尺寸說明
安裝說明
采用法蘭安裝，螺紋法蘭連接使風速傳感器下部管件牢牢固定在法蘭盤上，底盤?65mm，在?47.1mm的圓周上開四個均?6mm的安裝孔，使用螺栓將其緊緊固定在支架上，使整套儀器，保持在最佳水平度，保證風速數據的準確性，法蘭連接使用方便，能夠承受較大的壓力。
接口說明
寬電壓電源輸入10~30V均可。485信號線接線時注意A\B兩條線不能接反，總線上多臺設備間地址不能沖突。
線色 | 說明 | |
電 源 | 棕色 | 電源正（10~30V DC） |
黑色 | 電源負 | |
通 信 | 綠色 | 485-A |
藍色 | 485-B |
