三維超聲波風速風向變送器
產品型號：RS-CFSFX-*-3D
三維超聲波風速風向傳感器是一款基于超聲波原理研發的風速風向測量儀器，利用發送的聲波脈沖，測量接收端的時間差來計算風速和風向。該傳感器可以同時測量風速，風向，聲速和聲溫的瞬時數值。
相關產品
聚碳風向傳感器
聚碳風速傳感器
超聲波風速風向變送器
管道風速變送器
鋁殼風向變送器
鋁殼風速變送器
小型超聲波風速風向變送器
人防風量測量儀（市電供電）
管道式風速風溫變送器
人防風量測量儀（直流供電）
三維超聲波風速風向變送器
產品詳情
產品概述
三維超聲波風速風向傳感器是一款基于超聲波原理研發的風速風向測量儀器，利用發送的聲波脈沖，測量接收端的時間差來計算風速和風向。該傳感器可以同時測量風速，風向，聲速和聲溫的瞬時數值。 整機外殼采用金屬支架，沒有任何移動部件，堅固耐用，適應在各種環境下的正常工作，而且不需維護和現場校準。廣泛適用于氣象、海洋、環境、機場、港口、實驗室、工農業及交通等領域的風速與風向測量。
功能特點
無啟動風速限制，零風速工作，無角度限制，全方位測量。
無移動部件，磨損小，使用壽命長。
金屬外殼，耐腐蝕性強，堅固耐用，適應各種環境下使用。
產品采用 485 通信接口，標準 ModBus-RTU 通信協議，通信地址及波特率可設置，最遠通信距離 2000 米。
不需維護和現場校準。
主要技術參數
| 直流供電（默認） | 10V～30V DC | |
| 最大功耗 | 1.2W（485型） 534mW（4G型） | |
| 量程 | 風速 | 0～60m/s |
| 風向 | 0~359° | |
| 聲速 | 300~370m/s | |
| 聲溫 | -40~70℃ | |
| 精度 | 風速 | ±0.2m/s（0~5m/s），±2%FS±0.2m/s（>5m/s） |
| 風向 | ±2° | |
| 聲速 | ±0.5% | |
| 聲溫 | ±0.5℃ | |
| 分辨率 | 風速 | 0.01m/s |
| 風向 | 0.1° | |
| 聲速 | 0.01m/s | |
| 聲溫 | 0.01℃ | |
| 工作環境 | -40～60℃，0～100%RH | |
| 抗風強度 | 75 m/s | |
| 響應時間 | 1s | |
| 防護等級 | IP66 | |
| 輸出信號 | 4G傳輸、485(ModBus-RTU協議) | |
產品選型
| RS- | 公司代號 | |||
| CFSFX- | 超聲波風速風向變送器 | |||
| N01- | 485通信（標準ModBus-RTU協議） | |||
| I20- | 4~20mA 電流輸出 | |||
| V05- | 0~5V 電壓輸出 | |||
| V10- | 0~10V 電壓輸出 | |||
| 4G- | 4G 方式上傳 | |||
| 3D | 三維超聲波風速風向殼體 | |||
系統框架圖
尺寸說明
安裝說明

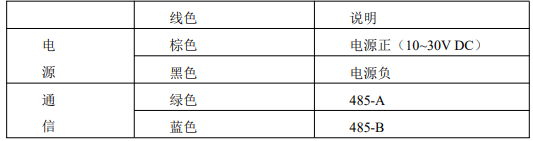

接口說明
