管道式風速風溫變送器
產品型號：RS-FST-N01-*
聚碳風向傳感器
聚碳風速傳感器
超聲波風速風向變送器
管道風速變送器
鋁殼風向變送器
鋁殼風速變送器
小型超聲波風速風向變送器
人防風量測量儀（市電供電）
管道式風速風溫變送器
人防風量測量儀（直流供電）
三維超聲波風速風向變送器
產品概述
該變送器式針對管道風速風溫測量而設計，自主研發的高精度風速測量單元，反應靈敏，能快速準確 地測量微小風速，穩定性好、漂移小、精度高。該變送器同時能根據設置測量的管道截面積計算實時風量值。管道式安裝方式，現場安裝方便，產品采用抗干擾電路設計，可經受住現場變頻器等各種強電磁干擾， 設備采用進口免螺絲端子接線，使用更方便。
功能特點
高精度風速測量單元，啟動風速小，反應靈敏，可適用于通風管道、油煙管道等環境惡劣的場合；
高精度溫濕度測量單元，反應靈敏；
采用公司自主研發的全量程二次標定方法，線性度好，準確度高；
開孔式法蘭盤安裝，采用高品質硅膠密封圈，漏風小，經久耐用；
測量管道截面積可設置，根據設定的管道截面積上傳實時風量值；
485通信接口，標準ModBus-RTU協議，通信地址、波特率可設置，通信線最長可達2000米；
設備地址支持軟件配置和撥碼開關設置兩種方式；
接線端子采用進口免螺絲端子，無需工具，只要一壓一插即可接線；
采用專用的EMC抗干擾器件，可經受住現場變頻器等各種強電磁干擾；
交直流供電選型，且可實現遠距離集中供電；
帶有風速標識方向，便于現場安裝。
主要技術參數
| 交直流型設備電源 | 24V(-20%~+10%)AC/19-30V DC |
| 最大功耗 | 2.4W |
| 測量介質 | 空氣、氮?dú)狻⒂蜔煆U氣 |
| 風速精度 | ±（0.2+2%FS）m/s（25℃） |
| 溫度精度 | ±0.5℃（25℃） |
| 變送器電路工作溫度 | -40℃~+60℃ |
| 通信協議 | ModBus-RTU通信協議 |
| 輸出信號 | 485信號 |
| 量程 | 風速：默認0~30m/s 溫濕度：默認-40℃-+80℃ |
| 顯示分辨率 | 風速：0.1m/s 溫度：0.1℃ |
| 響應時間 | 風速：≤2s 溫度：≤25s （1m/s風速） |
| 長期穩定性 | 風速：≤0.1m/s/年 溫度：≤0.1℃/年 |
| 參數設置 | 通過軟件設置 |
產品選型
| RS- | 公司代號 | |||||
| FST- | 風速風溫變送器 | |||||
| N01- | 485 通信（標準 ModBus-RTU 協議） | |||||
| 9TH- | 管道殼 | |||||
| 9FH- | 分體式殼體 | |||||
| AC- | 交直流供電 | |||||
| 空 | 不帶顯示 | |||||
| -OLED | 帶OLED顯示 | |||||

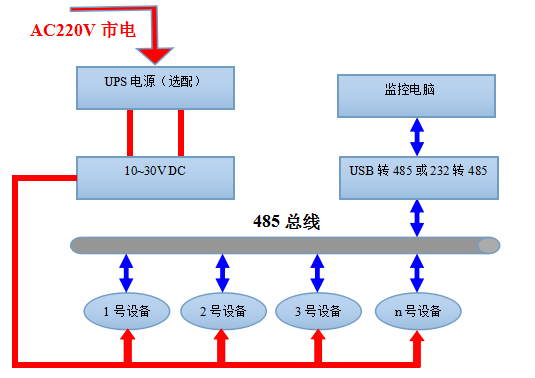

系統框架圖
尺寸說明
單位：mm
安裝說明
注意需要在管道的側面或者下面安裝，不能采用從上至下安裝方式。 先在通風管道上打一個直徑 20mm 的孔，將風管插入到孔中，調整設備的方向使設備的箭頭方向與風 速的方向一致，可以通過調節法蘭盤的位置控制設備的高低。將三個螺絲安裝到法蘭盤上，固定設備，完成安裝。
接口說明
