斷電報警器
產品型號：RS-DD-*
機房動環告警系統
機房動環門禁監控管理系統
機房動環視頻監控系統
機房動環紅外空調控制子系統
機房加濕除濕一體機監測子系統
機房動環精密空調監測子系統
產品概述
該報警器能夠進行單相電斷電檢測，三相三線、三相四線斷電及缺相檢測。報警信號可選485輸出，亦可選開關量干接點輸出。485輸出為標準ModBus-RTU，最遠通信距離2000米，可直接接入現場的PLC、工控表、組態屏或組態軟件。設備采用卡軌式外殼，即可壁掛安裝也可現場安裝于標準DIN35mm導軌，廣泛適用于機房機柜、通信基站、配電室、環網柜、開閉所的斷電檢測以及其它需斷電報警的場所。
功能特點
采用我公司專利技術，可兼容檢測單相AC220V、三相三相制、三相四線制AC380V，內部算法自動識別外部電網。
主要技術參數
| 供電 | DC10-30V | |
| 最大功耗 | 繼電器輸出 | 1.2W |
| RS485輸出 | 0.4W | |
| 檢測電壓 | 單相 | |
| 三相三線制 | ||
| 三相四線制 | ||
| 變送器電路工作溫度 | -20℃~+60℃，0%RH~95%RH（非結露） | |
| 輸出信號 | 繼電器輸出 | 常開觸點 |
| RS485輸出 | RS485(ModBus協議) | |
產品選型
RS- | 公司代號 | ||
DD- | 斷電報警器 | ||
R01 | 繼電器常開點 | ||
N01 | 485通訊（ModBus-RTU協議） | ||

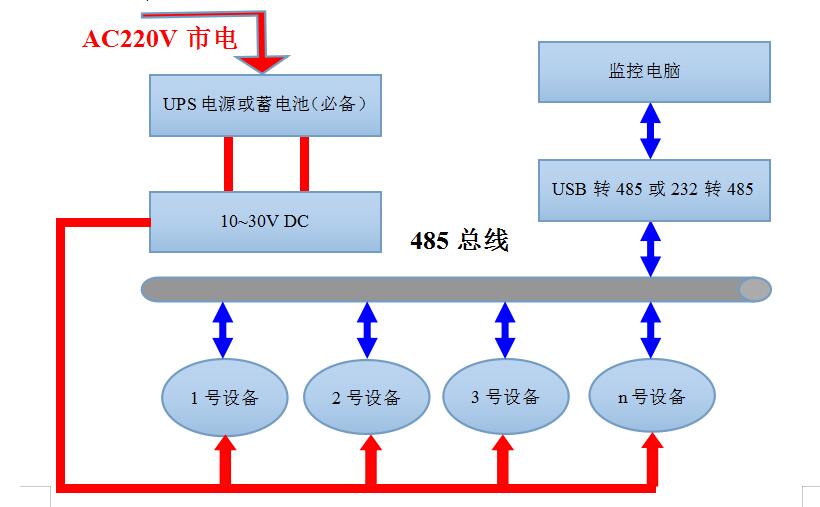

系統框架圖

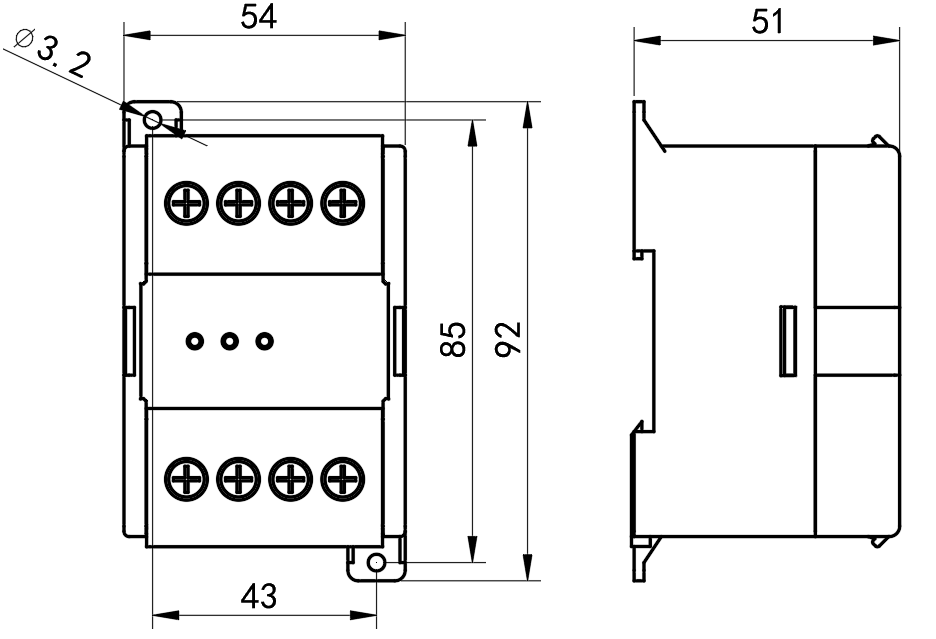

尺寸說明
安裝說明
接口說明
電源及485信號接線
寬電壓電源輸入10~30V均可。485信號線接線時注意A\B兩條線不能接反，總線上多臺設備間地址不能沖突。該產品內部不帶電池，使用時必須配合ups不間斷電源或者蓄電池使用。
繼電器接口接線
開關量型設備具有1路繼電器輸出，兩條出線為常開觸點。
具體型號接線
485接口
PC標識 | 說明 |
V+ | 電源正（10~30V DC） |
GND | 電源負(GND) |
485A | 485-A |
485B | 485-B |
E | 地（零線） |
U | 三相電U |
V (L) | 三相電V或單相電L |
W (N) | 三相電W或單相電N |
開關量接口
PC標識 | 說明 |
V+ | 電源正（10~30V DC） |
GND | 電源負(GND) |
COM、OUT | 繼電器常開觸點 |
E | 地（零線） |
U | 三相電U |
V (L) | 三相電V或單相電L |
W (N) | 三相電W或單相電N |
