產品概述
RS-HW-N01為高穩定性被動紅外探測器。采用先進的信號分析處理技術，具有超高的探測和防誤報性能。當有入侵者通過探測區域時，探測器將自動探測區域內人體的活動。如有動態移動現象，則會產生報警，設備為485輸出，標準的ModBus-RTU協議，可二次開發。產品適合家庭住宅區、樓盤別墅、廠房、倉庫、商場、寫字樓等場所的安全防范。
功能特點
采用8-bit低功耗CMOS處理器。
具有自動溫度補償功能。
抗RFI干擾：20~1000MHz（如移動通信）。
三種報警延時輸出可選。
主要技術參數
| 供電電源 | 10~30V DC |
| 功耗 | 0.3W |
| 傳感器類型 | 微波傳感器、雙元熱釋紅外傳感器 |
| 報警延時 | 0-65535s可調 （報警持續時間） |
| 延時報警 | 軟件設置 （發生報警的延時） |
| 工作頻率 | 24.00~24.25GHz |
| 安裝方式 | 吸頂 |
| 安裝高度 | 2.5~6m |
| 探測范圍 | 直徑6m(安裝高度3.6m時) |
| 探測角度 | 全方位360° |
| 信號輸出 | RS485（ModBus-RTU） |
| 通信協議 | ModBus-RTU |
| 變送器元件耐溫及濕度 | -20℃~+50℃，0%RH~95%RH（非結露） |
產品選型
| RS- | 公司代號 | |||
| HW- | 紅外報警器 | |||
| WB- | 微波報警器 | |||
| HWB- | 紅外微波雙鑒報警器 | |||
| N01- | RS485（ModBus協議） | |||
| 1 | 紅外外殼（僅支持紅外報警器） | |||
| 3 | 新款吸頂外殼 | |||
系統框架圖

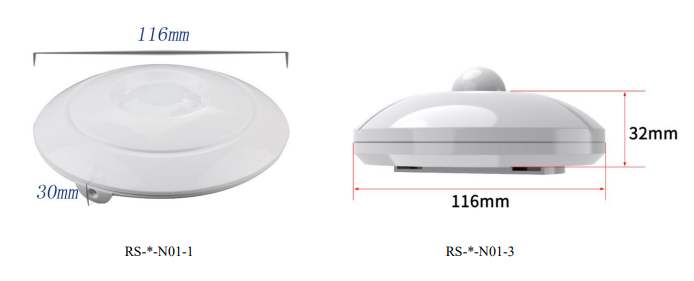

尺寸說明

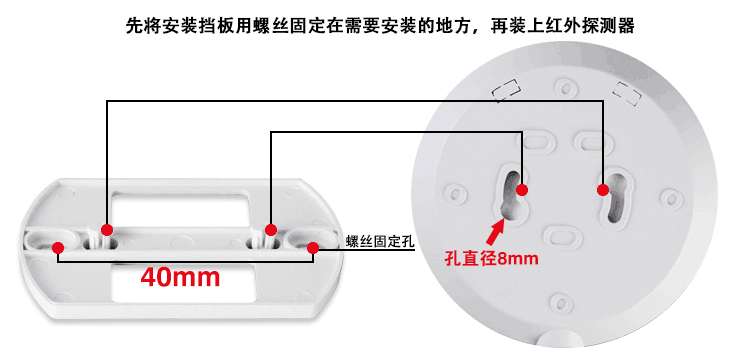

安裝說明
接口說明
線色 | 說明 | 備注 |
棕色 | 電源正 | 10~30V DC |
黑色 | 電源負 | |
黃色 | 485-A | |
藍色 | 485-B |
