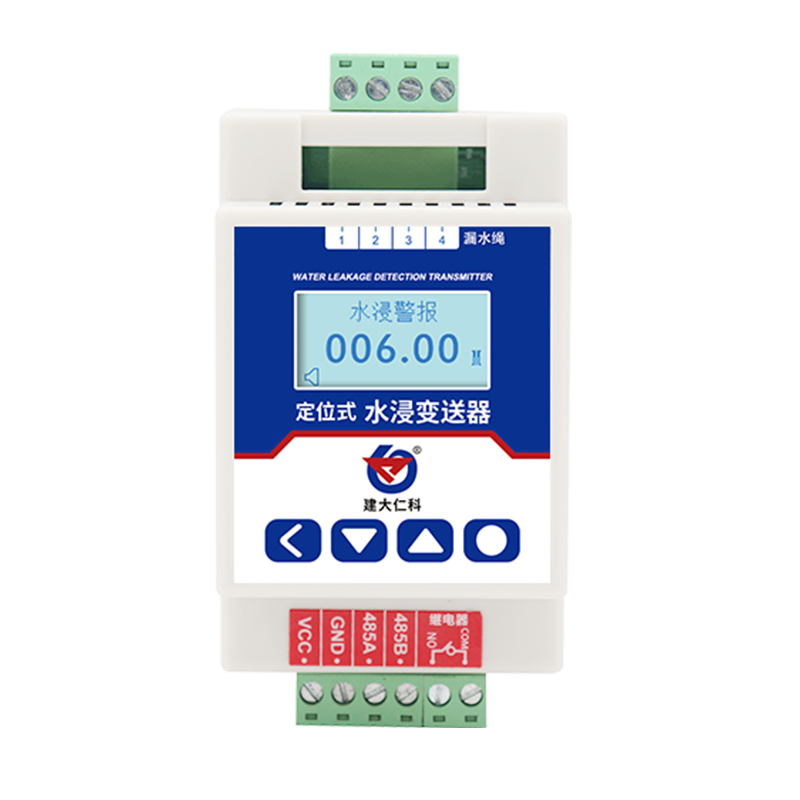

定位式水浸變送器
產品型號：RS-SJ-DW-N01-R01-1
RS-SJ-DW-N01R01-1定位式水浸變送器是我司專為機房等無水環境設計的檢測漏水設備，方便實時檢測機房內有無漏水狀況并快速確定漏水點。
產品詳情
產品概述
RS-SJ-DW-N01R01-1定位式水浸變送器是我司專為機房等無水環境設計的檢測漏水設備，方便實時檢測機房內有無漏水狀況并快速確定漏水點。漏水繩檢測到漏液后可立即發出報警以及吸合繼電器，繼電器可外接聲光報警，并在LCD顯示屏上顯示漏液位置。
設備采用標準ModBus-RTU協議，可連接至集成終端，方便統一管理。產品可作為獨立的運行單元也可連接至PLC等其他集成器進行采集編程聯網使用。設備體積占用空間小，采用128*64高清顯示液晶模塊，設備報警時可閃爍屏幕，黑暗場所也可及時觀察到報警信息。繼電器采用可自主選擇默認通斷模式，方便配置不同的聲光報警器。
設備主要適用于數據機房、通訊基站、倉庫、圖書館等重要場所的漏水檢測。
功能特點
產品采用標準ModBus-RTU通信方式，最遠可支持2000米通信。
報警方式：繼電器、聲音報警、RS485方式報警、LCD屏幕顯示報警
LCD屏采用128*64高清顯示液晶屏，可直觀查看漏水位置。
設備傳感器檢測線纜長度最短為5米，線纜最長可擴展至200米。
主要技術參數
| 供電電壓 | 10-30V DC |
| 功率 | 0.35W |
| 定位顯示 | LCD屏顯示 |
| 精確度 | ±（漏水繩長度的0.5%+0.5m） |
| 繼電器帶載能力 | 250V 10A |
| 串行接口 | 標準ModBus-RTU通信 |
| 工作環境 | -30~60℃，10~95%RH（非結露） |
| 儲存環境 | -20~50℃，10~95%RH（非結露） |
| 安裝方式 | 35軌道安裝 |
產品選型
| RS- | 公司代號 | |||||
| SJ- | 水浸變送器 | |||||
| DW- | 定位式 | |||||
| N01- | 485信號輸出 | |||||
| R01- | 無源繼電器 | |||||
| 1 | 外殼 | |||||

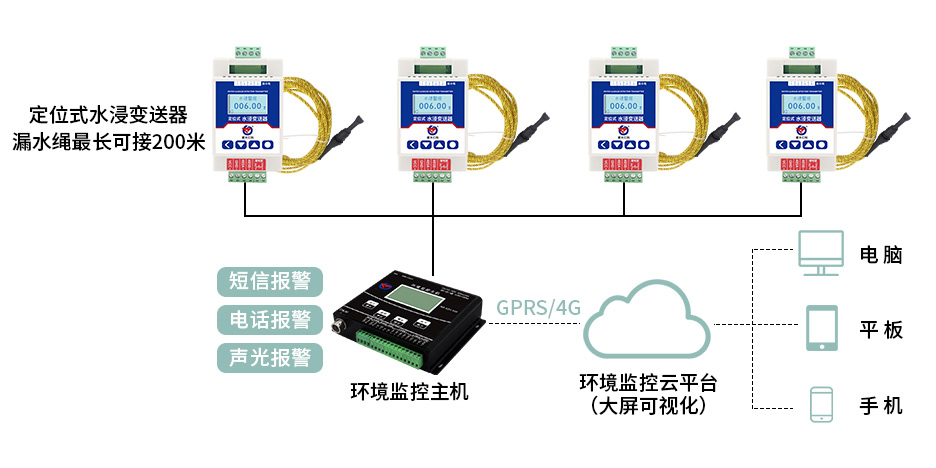

系統框架圖

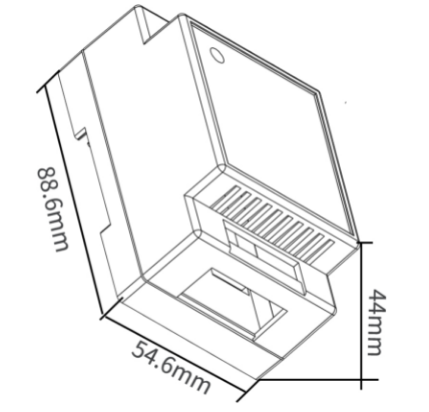

尺寸說明

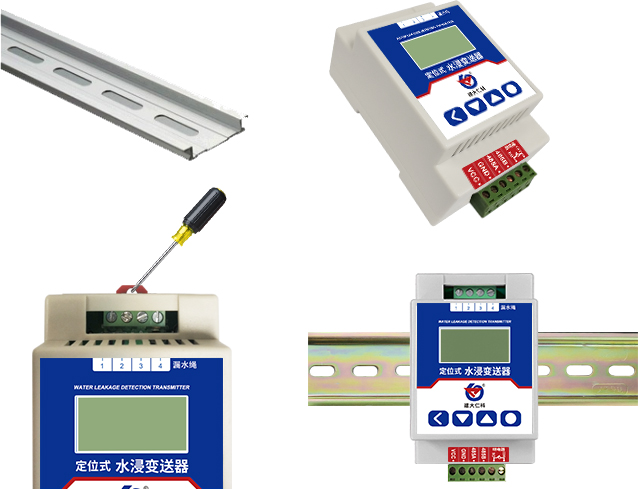

安裝說明
接口說明
具體線色以現場實際收到設備為準，參考以下兩種說明：
符號 | 說明① | 說明② | 序號 | 說明 | |
漏水繩1 | 紅線 | 棕線 | VCC | 電源正（10-30V DC） | |
漏水繩2 | 綠線 | 黑線 | GND | 電源負 | |
漏水繩3 | 黃線 | 黃線 | 485A | 485信號線A | |
漏水繩4 | 黑線 | 藍線 | 485B | 485信號線B | |
繼電器NO | 繼電器接口 | ||||
