光學雨量計
產品型號：RS-GYL-*-1
此款雨量計采用光學感應原理實現對降雨量的測量：光學雨量傳感器體積更小、更靈敏可靠，更智能，易維護。
產品詳情
產品概述
本產品為光學雨量傳感器，是一款測量降雨量的產品，內部采用光學感應原理測量降雨量，內置多個光學探頭，雨量檢測可靠，區別于傳統的機械雨量傳感器，光學雨量傳感器體積更小、更靈敏可靠，更智能，易維護。
可廣泛應用于智慧灌溉、船舶航行、流動氣象站、自動門窗、地質災害等行業和領域。
功能特點
體積小，重量輕，安裝簡單。
低功耗設計，節約能源。
高可靠性，可在高溫高濕環境下正常工作。
易維護的設計，不易落葉遮擋。
光學測量，測量準確。
主要技術參數
485型：
| 感雨直徑 | 6cm | |
| 供電電壓 | 9~30V DC | |
| 功耗 | 小于0.24W | |
| 分辨率 | 雨量 | 標準0.1mm |
| 光照 | 1Lux | |
| 典型精度 | 雨量 | ±5%（來自于仁科實驗室數據） |
| 光照 | ±7%(25℃) | |
| 最大瞬時雨量 | 24mm/min | |
| 光照強度量程 | 0-20萬Lux | |
| 輸出方式 | RS485輸出 | |
| 變送器元件耐溫及濕度： | -40-80℃ 0~95%（相對濕度）、無凝結 | |
| 工作壓力范圍 | 標準大氣壓±10% | |
| 長期穩定性 | 光照 | ≤5%/y |
脈沖型：
| 感雨直徑 | 6cm |
| 供電電壓 | 9~30V DC |
| 功耗 | 小于0.24W（12V DC，電流小于20mA） |
| 分辨率 | 標準0.1mm |
| 典型精度 | ±5%（來自于仁科實驗室數據） |
| 最大瞬時雨量 | 24mm/min |
| 輸出方式 | 干接點脈沖輸出 |
| 變送器元件耐溫及濕度 | -40-80℃ 0~95%（相對濕度）、無凝結 |
| 工作壓力范圍 | 標準大氣壓±10% |
| 干接點承受電壓 | ≤30VDC |
| 干接點承受電流 | ≤1A |
產品選型
| RS- | 公司代號 | |||
| GYL- | 光學雨量 | |||
| GYLGZ- | 光學雨量+20萬光照（無脈沖輸出） | |||
| PL- | 脈沖型（雨量+光照合一無此選型） | |||
| N01- | 485型（ModBus協議）輸出 | |||
| 1 | -1殼體 | |||

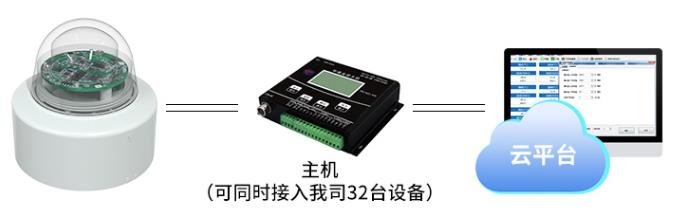

系統框架圖

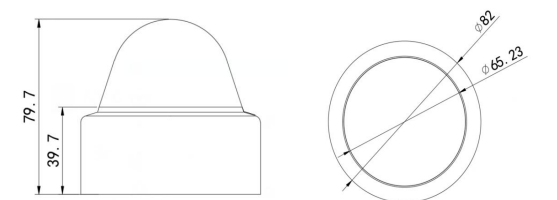

尺寸說明
單位：mm
安裝說明
需要把雨量傳感器安裝在一個空曠的地方，四周及上方不能有遮擋物遮擋。
將設備先安裝到配件中的托片上，通過4個M4*35的304不銹鋼螺絲以及螺母固定設備和托片。
再將托片安裝到待安裝的位置（待安裝位置需開φ5的圓孔），托片要水平放置安裝，最后通過三個M4*10的304不銹鋼螺絲以及螺母固定住托片及設備。

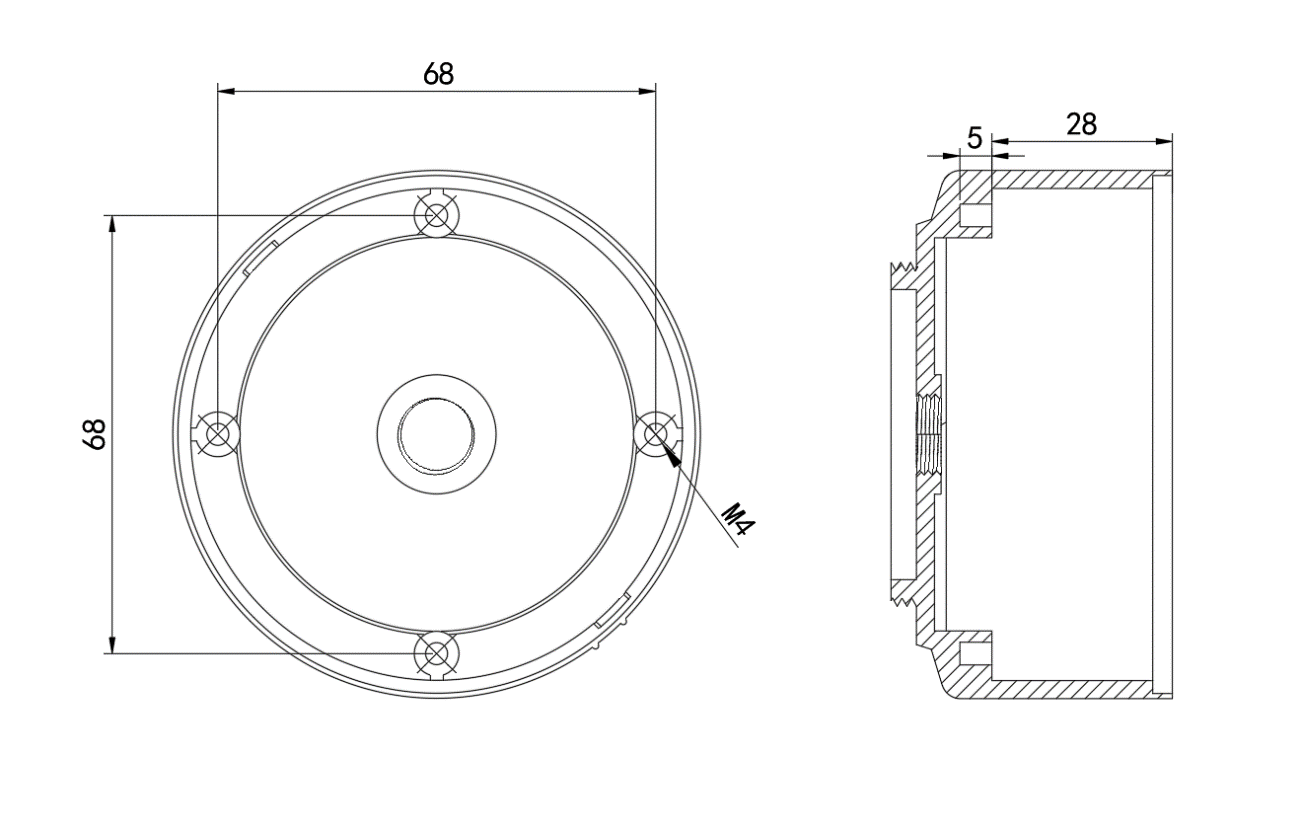

如果不使用托片，則客戶可根據下圖銅螺柱的位置及尺寸按照自己的安裝方式進行安裝。

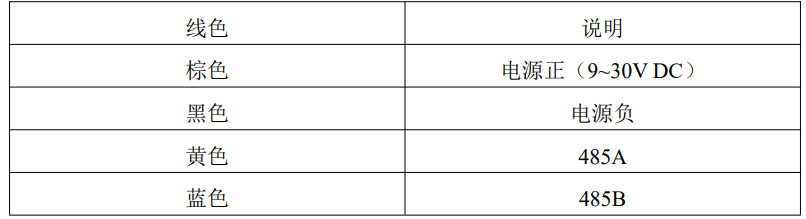

接口說明
