本儀器由雨量計殼體、集雨器、漏斗、翻斗支撐、翻斗、軸承螺釘、 出水倉、密封接頭、干簧管、水平泡、調節支撐板、控制盒、調平裝置、接線端子、腿部 支架、雨量計底座等組成。其中，雨量計底座上安裝有翻斗軸、圓水平泡、干簧管支架和 信號輸出端子。

與其它翻斗式雨量計不同，本儀器的翻斗軸套為一體化定位結構，翻斗通 過翻斗軸安裝在軸軸承中，本儀器出廠時內部結構裝配完成，不需要再進行內部結構的現 場安裝，給現場安裝帶來了方便。

本儀器的翻斗為三維流線型設計，并設計有下垂式弧面導流尖，其造型美觀流暢、翻 水性能更好且易清洗維護。

本儀器的翻斗上裝有恒磁鋼，干簧管支架上裝有干簧管，儀器出廠時磁鋼與干簧管均 已調整在合適的耦合距離上，使儀器輸出信號與翻斗翻轉次數有確定的比例關系。

本儀器出廠時已將翻斗傾角調整螺絲鎖定在最佳傾角基點位置上并對傾角螺釘作了點 紅漆漆封處理，用戶現場安裝儀器時只需將儀器整體按照本說明書相關要求將水平泡調整 到位于中心位置即可投入使用，不必現場再調整翻斗傾角。

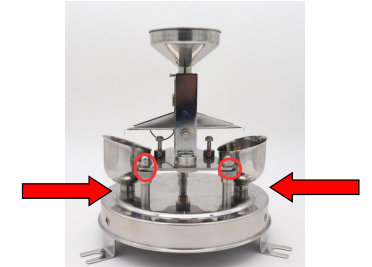

1、翻斗支架“回”字形設計，并采用加厚型全不銹鋼材質，更高的核心穩定性。
2、調平支撐板升級加厚，底盤給人感覺更穩固。
3、干簧管采用一體化內嵌式結構，給人感覺更美觀。
4、水平泡采用專用底座，美觀大方。
5、出水倉采用“迷宮式”設計，同時增高處理，翻斗翻動時可保證雨水不濺出。
6、干簧管接線端子固定于翻斗支架。
7、精度調節螺母采用“直紋滾花”設計，方便現場手動調節精度。

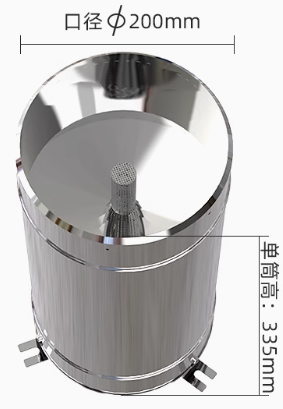

8、承雨口默認采用深承雨口，底部采用柱形過濾裝置，默認配備包邊過濾網。
