翻斗式雨量計
產品型號：RS-YL-*-2
是一種水文、氣象儀器，用于測量自然界降雨量，同時將降雨量轉換為以開關量形式表示的數字信息量輸出，以滿足信息傳輸、處理、記錄和顯示等的需要。
產品詳情
產品概述
本儀器為降水量測量一次儀表，其性能符合國家標準GB/T 21978.2－2014《降水量觀測要求》要求。
本儀器的核心部件翻斗采用了三維流線型設計，使翻斗翻水更加流暢，且具有自滌灰塵、容易清洗的功能。
功能特點
設備體積小，監測精度高，線性度和穩定性好，具有抗干擾能力強，傳輸距離長等特點；
儀器的外殼和承雨口均采用ABS工程塑料注塑而成，光潔度高，不起銹，滯水產生的誤差小；
漏斗處設計網孔，防止樹葉等雜物阻塞雨量下流；
翻斗部件支承系統制造精良，摩阻力矩小，因而翻斗部件翻轉靈敏，性能穩定，工作可靠。
主要技術參數
| 雨量計筒直徑 | Φ200mm | |
| 分辨率 | 0.2mm/0.5mm（可選） | |
| 刃口銳角 | 40°～45° | |
| 輸出方式 | 485通訊、 4~20mA/0~2V/0~5V/0~10V、 脈沖型 | |
| 工作溫度 | 0～55℃ | |
| 工作濕度 | <95%(40℃) | |
| 儲存溫度 | -40～125°C | |
| 儲存濕度 | ＜80%（無凝結） | |
| 測量誤差 | ±0.32mm （室內人工降水、以儀器自身排水量為準） | |
| 雨強范圍 | 0mm～4mm/min，允許通過最大雨強8mm/min | |
| 485型、模擬量型、485型（10要素） | 供電范圍 | 4.5~30V |
| 最大功耗 | 0.24W | |
| 脈沖型 | 承受電壓 | ≤100V |
| 承受電流 | ≤0.5A | |
產品選型
| RS- | 公司代號 | ||||
| YL- | 雨量計 | ||||
| YLS- | 十要素雨量（僅有485選型） | ||||
| N01- | 485信號輸出（標準ModBus-RTU協議） | ||||
| PL- | 脈沖式輸出 | ||||
| I20- | 4~20mA電流輸出 | ||||
| V02- | 0~2V電壓輸出 | ||||
| V05- | 0~5V電壓輸出 | ||||
| V10- | 0~10V電壓輸出 | ||||
| 2- | 黑皮ABS | ||||
| 02 | 0.2mm | ||||
| 05 | 0.5mm | ||||

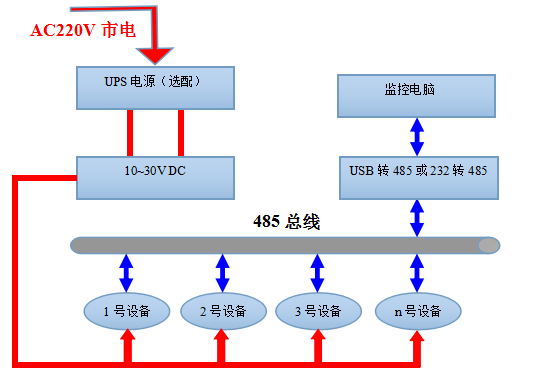

系統框架圖

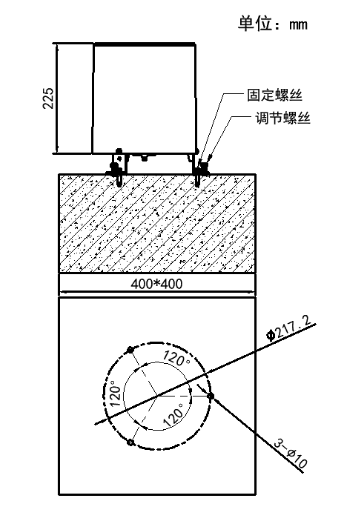

尺寸說明
安裝說明
在水泥基礎上打3個φ10深8～10cm的安裝孔，將膨脹螺栓置于安裝孔內，用鎖緊螺母鎖緊，然后將儀器底座安裝在3個調高支承螺母上，通過調整支承螺母的高度并用水平尺測量環口是否處于水平狀態，最后用上鎖緊將儀器固定。
接口說明
