雙翻斗雨量傳感器
產品型號：RS-YL-N01/PL-6S
光學雨量計
雙翻斗雨量傳感器
不銹鋼雨量傳感器
全不銹鋼雨量計
旗艦版全不銹鋼雨量計
翻斗式雨量計
翻斗式雨量計
光學翻斗雨量計
稱重式雨量計
產品概述
本儀器為降水量測量一次儀表，其性能符合國家標準GB/T 21978.2－2014《降水量觀測要求》要求。
本儀器的核心部件翻斗采用了三維流線型設計，全不銹鋼材質，使翻斗翻水更加流暢，且具有自滌灰塵、容易清洗的功能。
功能特點
本儀器由雨量計殼體、承雨口、漏斗、翻斗支撐、上翻斗雨量調節支架、上翻斗、匯集漏斗、計數翻斗雨量調節支架、計數翻斗、干簧管安裝架、軸承螺釘、出水漏斗、腿部支架、干簧管、水平泡、調節支撐板、控制盒、調平裝置、接線端子、雨量計底座等組成。其中，雨量計底座上安裝有翻斗軸承、圓水平泡和信號輸出端子。與其它翻斗式雨量計不同，本儀器的翻斗軸套為一體化定位結構，翻斗通過翻斗軸安裝在軸承中，本儀器出廠時內部結構裝配完成，不需要再進行內部結構的現場安裝，給現場安裝帶來了方便。
本儀器的翻斗為三維流線型設計，并設計有下垂式弧面導流尖，其造型美觀流暢、翻水性能更好且易清洗維護。
本儀器的翻斗上裝有恒磁鋼，干簧管支架上裝有干簧管，儀器出廠時磁鋼與干簧管均已調整在合適的耦合距離上，使儀器輸出信號與翻斗翻轉次數有確定的比例關系。
本儀器出廠時已將翻斗傾角調整螺絲鎖定在最佳傾角基點位置上并對傾角螺釘作了點紅漆漆封處理，用戶現場安裝儀器時只需將儀器整體按照本說明書相關要求將水平泡調整到位于中心位置即可投入使用，不必現場再調整翻斗傾角。
主要技術參數
| 雨量計筒直徑 | Φ200mm | |
| 分辨率 | 0.2mm/0.1mm | |
| 刃口銳角 | 40°～45° | |
| 輸出方式 | 485型、 4~20mA/0~2V/0~5V/0~10V、 脈沖型 | |
| 工作溫度 | 0～55℃ | |
| 工作濕度 | <95%(40℃) | |
| 儲存溫度 | -40～125℃ | |
| 儲存濕度 | ＜80%（無凝結） | |
| 測量誤差 | ≤±3% | |
| 雨強范圍 | 0mm～4mm/min 允許通過最大雨強8mm/min | |
| 485型、模擬量型、485型（10要素） | 供電范圍 | 4.5~30V |
| 最大功耗 | 0.24W | |
| 脈沖型 | 承受電壓 | ≤100V |
| 承受電流 | ≤0.5A | |
產品選型
| RS- | 公司代號 | ||||
| YL- | 雨量計 | ||||
| YLS- | 十要素雨量（僅有485選型） | ||||
| N01- | 485信號輸出（標準ModBus-RTU協議） | ||||
| PL- | 脈沖式輸出 | ||||
| I20- | 4~20mA電流輸出 | ||||
| V02- | 0~2V電壓輸出 | ||||
| V05- | 0~5V電壓輸出 | ||||
| V10- | 0~10V電壓輸出 | ||||
| 6S- | 雙翻斗 | ||||
| 6SP- | 全不銹鋼雙翻斗 | ||||
| 01 | 0.1mm | ||||
| 02 | 0.2mm | ||||
| 05 | 0.5mm | ||||
系統框架圖

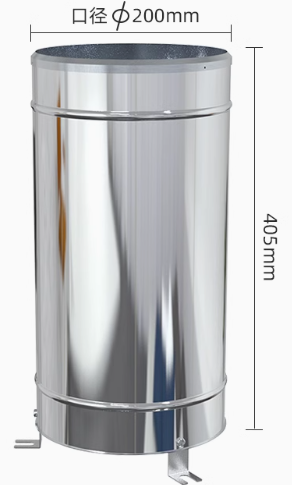

尺寸說明
安裝說明
設備安裝前檢查
（1）將儀器從包裝箱內取出，對照使用說明書的裝箱單仔細清點、檢查設備附件是否齊全。
（2）認真閱讀產品使用說明書，產品合格證。
（3）檢查儀器外觀是否損傷，尤其是檢查翻斗是否完好無損，并注意妥善放置好翻斗，防止碰傷翻斗軸的軸尖及翻斗兩端的弧型引水尖，并且不要用手指觸摸翻斗的內壁，避免污損翻斗，以損害儀器準確度。
（4）將設備底部三個螺絲擰下，取不銹鋼外筒，將固定翻斗的橡膠圈摘除，然后將外筒裝上，準備工作完成。
制作安裝基礎
室外地面和屋頂安裝時，應按照?qǐng)D2尺寸及要求制作水泥安裝基礎，水泥基礎上平面應為水平狀態。水泥安裝基礎的尺寸一般為高度不小于30cm的40cm×40cm的方形基座或直徑為40cm的圓形基座。要求儀器的承雨口高度距地平面的距離為70cm，并且保證儀器器口周圍3～5米之內不允許有高于儀器承雨口的遮蔽物；
安裝固定儀器、調整承雨口水平
在水泥基礎上打3個φ10深8～10cm的安裝孔，將膨脹螺栓置于安裝孔內，用鎖緊螺母鎖緊，然后將儀器底座安裝在3個調高支承螺母上，通過調整支承螺母的高度并用水平尺測量環口是否處于水平狀態，最后用上鎖緊將儀器固定。
接口說明
