工業型壁掛液晶溫濕度變送器（模擬量型）
產品型號：RS-WS-*-2D-LCD
該變送器為工業型壁掛高防護等級外殼，防護等級IP65，防雨雪且透氣性好。
相關產品
壁掛王字殼模擬量型溫濕度傳感器
壁掛數碼管王字殼溫濕度傳感器
86殼液晶模擬量型溫濕度傳感器
模擬量型工業管道式液晶溫濕度變送器
模擬量型工業管道式溫濕度變送器
數顯管道式模擬量型溫濕度傳感器
風管溫濕度傳感器
混凝土養護專用溫濕度變送器模擬量型
工業型壁掛溫濕度變送器（模擬量型）
工業型壁掛液晶溫濕度變送器（模擬量型）
防爆溫濕度變送器(模擬量型)
防爆式風管型溫濕度變送器(模擬量型)
產品詳情
產品概述
該變送器為工業型壁掛高防護等級外殼。電路采用美國進口工業級微處理器芯片、進口高精度溫濕度傳感器，確保產品優異的可靠性、高精度和互換性。 采用標準工業接口4~20mA/0~10V/0~5V模擬量信號輸出，可接入現場數顯表、 PLC、變頻器、 工控主機等設備， 安全可靠，外觀美觀，安裝方便。
功能特點
采用美國進口工業級微處理器芯片、進口高精度溫濕度傳感器，長期穩定性好，漂移小。
采用標準工業接口4~20mA/0~10V/0~5V模擬量信號輸出，可接入現場數顯表、 PLC、變頻器、 工控主機等設備。
殼體帶有LCD液晶顯示屏，美觀大方，抗灰塵防護等級高（IP65）。
設備殼體采用帶按鍵設計，通過按鍵可設置修改參數，操作十分方便。
主要技術參數
| 供電 | 直流選型 | DC 10~30V （0-10V推薦24V） |
| 交直流選型 | DC15～36V 或者 AC24V（±20%) | |
| 最大功耗 | 1.5W | |
| 精度 | 濕度 | ±2%RH（60%RH，25℃） |
| 溫度 | ±0.2℃（25℃） | |
| 溫度量程 | 默認-40℃~+80℃ | |
| 濕度量程 | 0%RH-100%RH | |
| 變送器電路工作溫濕度 | -20℃~+60℃，0%RH~99.9%RH（非結露） | |
| 探頭工作溫度 | 默認-40℃~+80℃ | |
| 探頭工作濕度 | 0%RH-100%RH | |
| 長期穩定性 | 濕度 | ≤0.25%RH/y |
| 溫度 | ≤0.03℃/y | |
| 響應時間 | 溫度 | ≤25s（1m/s風速） |
| 濕度 | ≤8s（1m/s風速） | |
| 允許最大氣流速度 | 16m/s | |
| 輸出信號 | 電流輸出 | 4~20mA |
| 電壓輸出 | 0~5V/0~10V | |
| 負載能力 | 電壓輸出 | 輸出電阻≤1kΩ |
| 電流輸出 | ≤600Ω | |
產品選型
| RS- | 公司代號 | ||||||
| WS- | 溫濕度變送、傳感器 | ||||||
| I20- | 4~20mA電流輸出 | ||||||
| V05- | 0~5V電壓輸出 | ||||||
| V10- | 0~10V電壓輸出 | ||||||
| 2D- | 工業型壁掛（交直流選型） | ||||||
| AC- | 交直流供電選型 | ||||||
| 空- | 直流供電選型 | ||||||
| LCD- | 帶液晶顯示 | ||||||
| 空 | 外置精裝探頭（默認） | ||||||
| 5 | 外延精裝探頭 | ||||||
| 6 | 外延防水探頭 | ||||||
| 7 | 外延高靈敏度探頭 | ||||||
| 8 | 外延普通探頭 | ||||||
| 9 | 外延金屬防水探頭 | ||||||
| A | 外延四分管螺紋探頭 | ||||||
| B | 外延寬溫探頭 | ||||||
| ZJ | 外延夾持探頭 | ||||||
| HD | 活動螺紋探頭 | ||||||
| FW | 蜂窩型探頭（相比默認探頭對濕度環境反應靈敏，不防塵，無法使用在粉塵較大的環境，抗2.5m/s風） | ||||||
| FF | 不銹鋼防風探頭（316L不銹鋼材質，耐腐蝕性強，高溫強度優秀，間隙小，可抗30m/s風，可阻擋細小粉塵穿透） | ||||||
| E | 分體型溫濕度探頭(默認線長5m) | ||||||
系統框架圖
尺寸說明
安裝說明

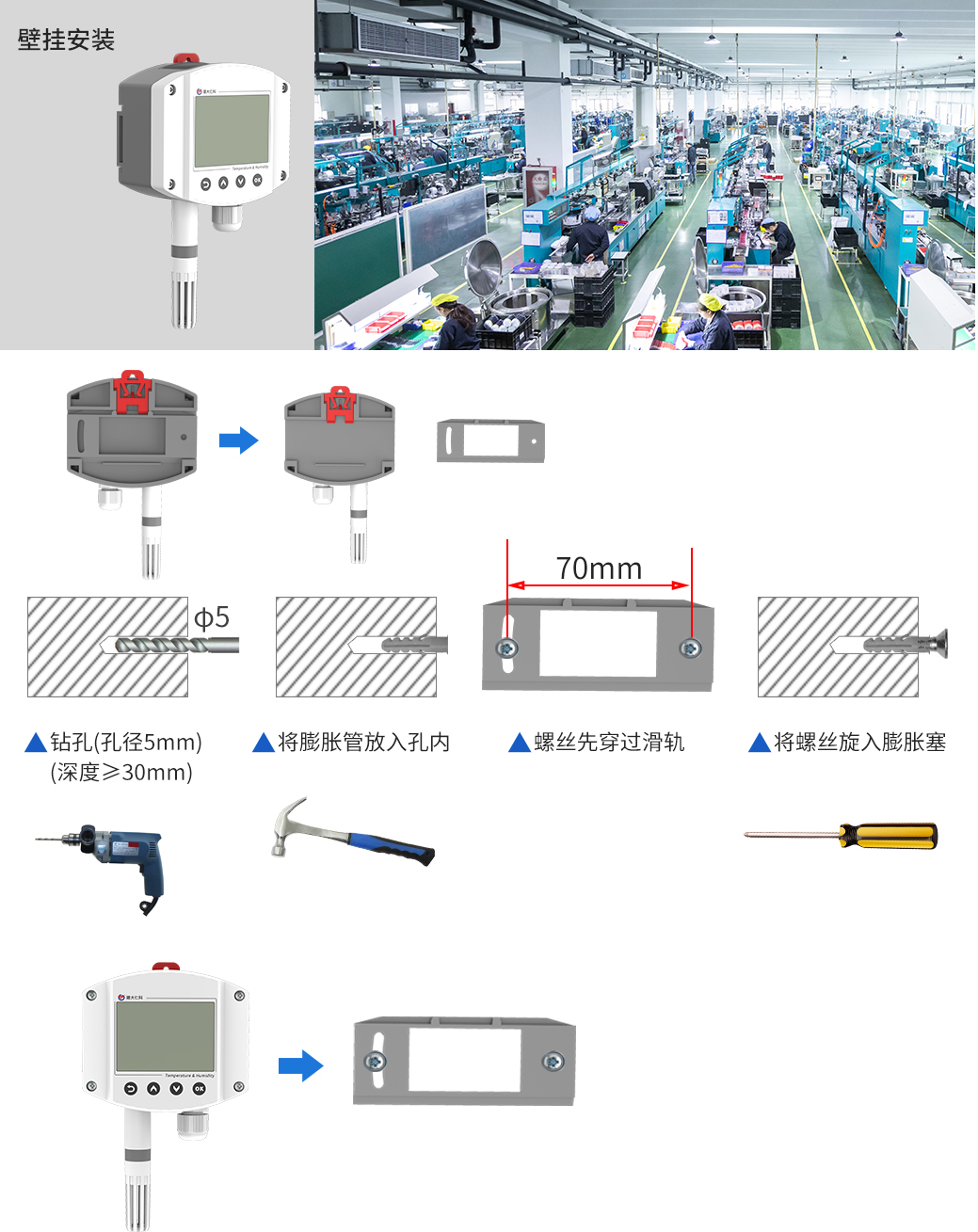

壁掛式安裝
滑軌式安裝
接口說明
電路標識 | 說明 | |
電源 | VCC | 電源正 |
GND | 電源負/信號負 | |
輸出 | TH | 溫度信號正 |
RH | 濕度信號正 |
