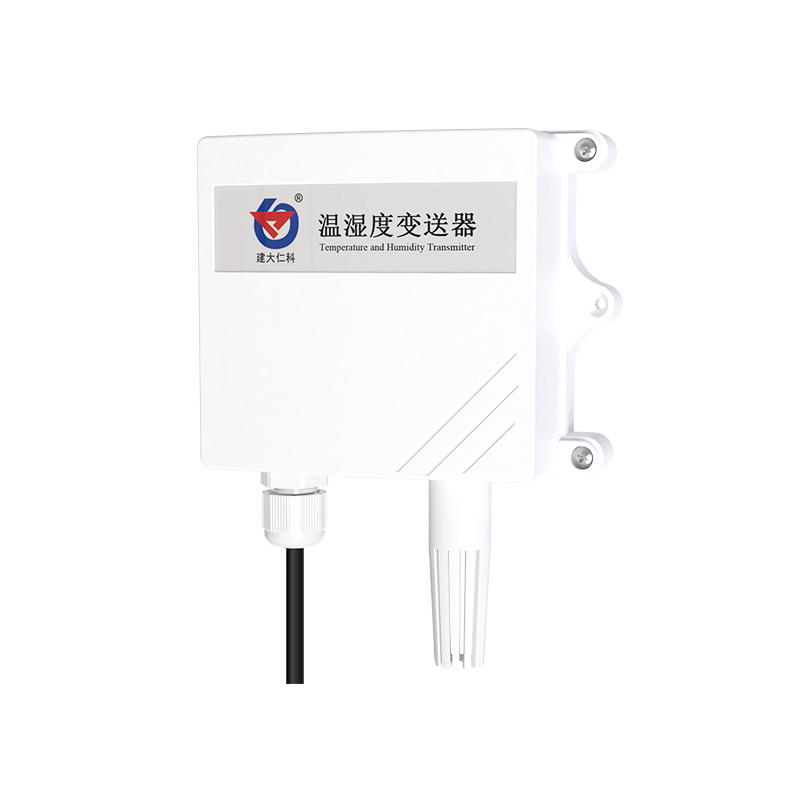

壁掛王字殼模擬量型溫濕度傳感器
產品型號：RS-WS-*-2-*
該變送器采用壁掛防水殼， 多用于室外及現場環境惡劣的場合。 采用標準工業接口4~20mA/0~10V/0~5V模擬量信號輸出，可接入現場數顯表、 PLC、變頻器、 工控主機等設備， 安全可靠，外觀美觀，安裝方便。
相關產品
壁掛王字殼模擬量型溫濕度傳感器
壁掛數碼管王字殼溫濕度傳感器
86殼液晶模擬量型溫濕度傳感器
模擬量型工業管道式液晶溫濕度變送器
模擬量型工業管道式溫濕度變送器
數顯管道式模擬量型溫濕度傳感器
風管溫濕度傳感器
混凝土養護專用溫濕度變送器模擬量型
工業型壁掛溫濕度變送器（模擬量型）
工業型壁掛液晶溫濕度變送器（模擬量型）
防爆溫濕度變送器(模擬量型)
防爆式風管型溫濕度變送器(模擬量型)
產品詳情
產品概述
該變送器采用壁掛防水殼， 多用于室外及現場環境惡劣的場合。 探頭多種類型可選適用于不同現場， 廣泛適用于通訊機房， 倉庫樓宇以及自控等需要溫度監測的場所。 采用標準工業接口4~20mA/0~10V/0~5V模擬量信號輸出，可接入現場數顯表、 PLC、變頻器、 工控主機等設備， 安全可靠，外觀美觀，安裝方便。
功能特點
采用瑞士進口的測量單元，測量精準。
采用專用的模擬量電路，使用范圍寬。
10~30V寬電壓范圍供電，規格齊全，安裝方便。
可同時適用于四線制與三線制接法。
主要技術參數
| 直流供電（默認） | 10~30V DC | |
| 最大功耗 | 電流輸出 | 1.2W |
| 電壓輸出 | 1.2W | |
| 精度 （默認） | 濕度 | ±3%RH(60%RH,25℃) |
| 溫度 | ±0.5℃（25℃） | |
| 溫度量程 | -40℃~+120℃，默認-40℃~+80℃ | |
| 濕度量程 | 0%RH-100%RH | |
| 變送器元件耐溫及濕度 | -40℃~+80℃，0%RH~95%RH（非結露） | |
| 探頭工作溫度 | -40℃~+120℃，默認-40℃~+80℃ | |
| 探頭工作濕度 | 0%RH-100%RH | |
| 長期穩定性 | 濕度 | ≤1%RH/y |
| 溫度 | ≤0.1℃/y | |
| 響應時間 | 濕度 | ≤8s(1m/s風速) |
| 溫度 | ≤25s(1m/s風速) | |
| 輸出信號 | 電流輸出 | 4~20mA |
| 電壓輸出 | 0~5V/0~10V | |
| 負載能力 | 電壓輸出 | 輸出電阻≤250Ω |
| 電流輸出 | ≤600Ω | |
4~20mA電流輸出兩線制：
| 供電（所需供電與負載有關，詳見負載能力圖） | 10~30V DC（建議24V DC） | |
| 功耗 | ≤1W | |
| A準精度 | 濕度 | ±2%RH(60%RH,25℃) |
| 溫度 | ±0.4℃（25℃） | |
| B準精度 （默認） | 濕度 | ±3%RH(60%RH,25℃) |
| 溫度 | ±0.5℃（25℃） | |
| 變送器元件耐溫及濕度 | -40℃~+80℃，0%RH~95%RH 非結露 | |
| 探頭工作溫度 | -40℃~+120℃，默認-40℃~+80℃ | |
| 探頭工作濕度 | 0%RH-100%RH | |
| 長期穩定性 | 濕度 | ≤1%RH/y |
| 溫度 | ≤0.1℃/y | |
| 響應時間 | 濕度 | ≤8s(1m/s風速) |
| 溫度 | ≤25s(1m/s風速) | |
| 輸出信號 | 4~20mA | |
| 負載能力 | 24V供電時負載≤700Ω | |
產品選型
| RS- | 公司代號 | ||||
| WS- | 溫濕度變送、傳感器 | ||||
| I20- | 4~20mA電流輸出 | ||||
| I20D- | 4~20mA電流輸出（兩線制） | ||||
| V05- | 0~5V電壓輸出 | ||||
| V10- | 0~10V電壓輸出 | ||||
| 2- | 壁掛王字殼 | ||||
| 2 | 內置PE頭 | ||||
| 3 | 內置西門子頭 | ||||
| 4 | 外置精裝探頭 | ||||
| 5 | 外延精裝探頭 | ||||
| 6 | 外延防水探頭 | ||||
| 7 | 外延高靈敏度探頭 | ||||
| 8 | 外延普通探頭 | ||||
| 9 | 外延金屬防水探頭 | ||||
| A | 外延四分管螺紋探頭 | ||||
| B | 外延寬溫探頭 | ||||
| ZJ | 外延夾持探頭 | ||||
| HD | 外延活動螺紋探頭 | ||||
| FW | 外延蜂窩型探頭 | ||||
| FF | 外延不銹鋼防風探頭 | ||||

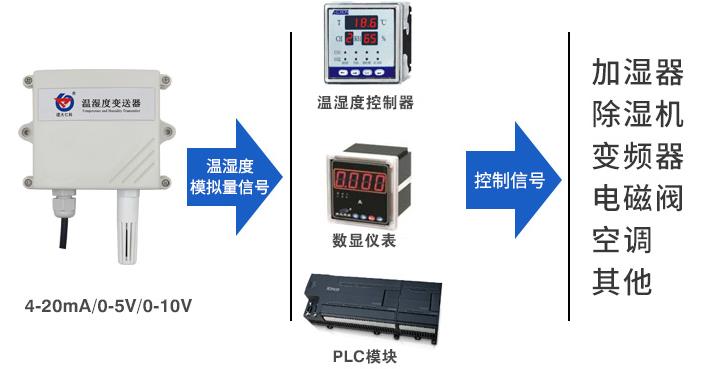

系統框架圖
尺寸說明
安裝說明
接口說明
線色 | 說明 | |
電源 | 棕色 | 電源正 |
黑色 | 電源負 | |
輸出 | 藍色 | 溫度信號正 |
綠色 | 溫度信號負 | |
黃色 | 濕度信號正 | |
白色 | 濕度信號負 |

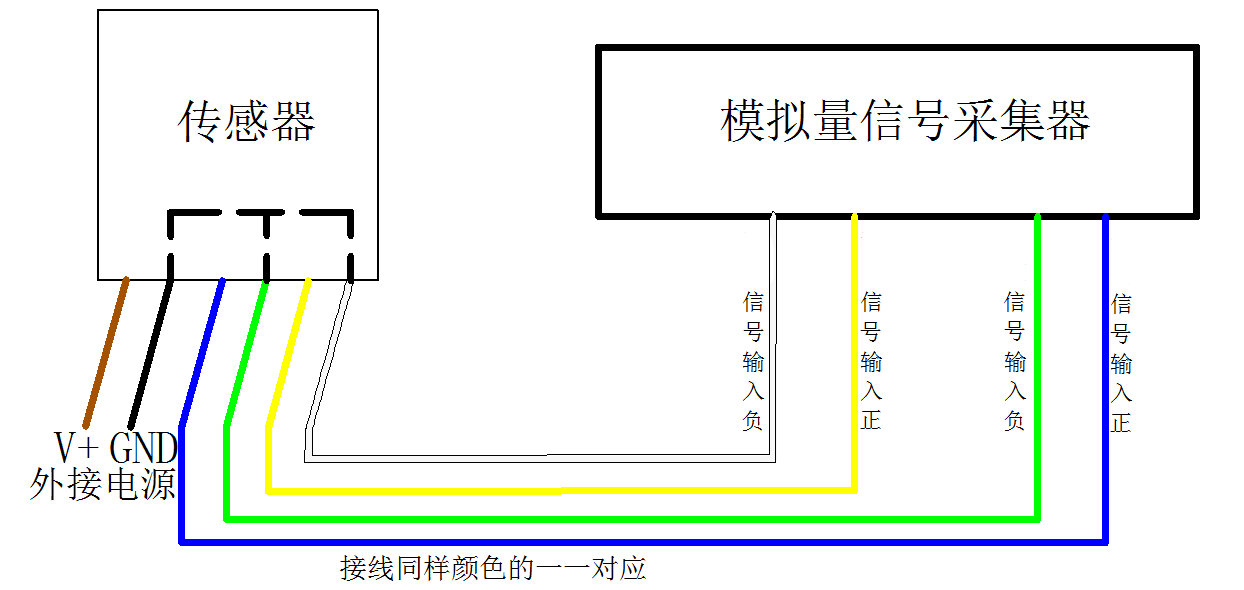

四線制接法示意圖
三線制接法示意圖
