86殼液晶模擬量型溫濕度傳感器
產品型號：RS-WS-*-1-*
該變送器帶有液晶顯示，實時顯示溫濕度，多種外延探頭可選，探頭線最長30米，采用標準工業接口4～20mA/0～10V/0～5V模擬量信號輸出，可接入現場數顯表、PLC、變頻器、工控主機等設備。安全可靠，外觀美觀，安裝方便。
相關產品
壁掛王字殼模擬量型溫濕度傳感器
壁掛數碼管王字殼溫濕度傳感器
86殼液晶模擬量型溫濕度傳感器
模擬量型工業管道式液晶溫濕度變送器
模擬量型工業管道式溫濕度變送器
數顯管道式模擬量型溫濕度傳感器
風管溫濕度傳感器
混凝土養護專用溫濕度變送器模擬量型
工業型壁掛溫濕度變送器（模擬量型）
工業型壁掛液晶溫濕度變送器（模擬量型）
防爆溫濕度變送器(模擬量型)
防爆式風管型溫濕度變送器(模擬量型)
產品詳情
產品概述
該變送器廣泛適用通訊機房、倉庫樓宇以及自控等需要溫濕度監測的場所。該變送器帶有液晶顯示，實時顯示溫濕度，多種外延探頭可選，探頭線最長30米，采用標準工業接口4～20mA/0～10V/0～5V模擬量信號輸出，可接入現場數顯表、PLC、變頻器、工控主機等設備。安全可靠，外觀美觀，安裝方便。
功能特點
帶有86mm殼液晶顯示屏，實時顯示溫濕度。
采用瑞士進口的測量單元，測量精準。
采用專用的模擬量電路，使用范圍寬。
10~30V寬電壓范圍供電，規格齊全，安裝方便。
可同時適用于四線制與三線制接法。
主要技術參數
| 直流供電（默認） | 10~30V DC | |
| 最大功耗 | 電流輸出 | 1.2W |
| 電壓輸出 | 1.2W | |
| 精度 （默認） | 濕度 | ±3%RH(60%RH,25℃) |
| 溫度 | ±0.5℃（25℃） | |
| 溫度測量范圍 | -40℃~+120℃，默認-40℃~+80℃ | |
| 濕度測量范圍 | 0%RH-100%RH | |
| 變送器電路工作溫濕度 | -20℃~+60℃，0%RH~95%RH（非結露） | |
| 探頭工作溫度 | -40℃~+120℃，默認-40℃~+80℃ | |
| 探頭工作濕度 | 0%RH-100%RH | |
| 長期穩定性 | 濕度 | ≤1%RH/y |
| 溫度 | ≤0.1℃/y | |
| 響應時間 | 濕度 | ≤8s(1m/s風速) |
| 溫度 | ≤25s(1m/s風速) | |
| 輸出信號 | 電流輸出 | 4~20mA |
| 電壓輸出 | 0~5V/0~10V | |
| 負載能力 | 電壓輸出 | 輸出電阻≤250Ω |
| 電流輸出 | ≤600Ω | |
產品選型
| RS- | 公司代號 | ||||
| WS- | 溫濕度變送、傳感器 | ||||
| I20- | 4~20mA電流輸出 | ||||
| V05- | 0~5V電壓輸出 | ||||
| V10- | 0~10V電壓輸出 | ||||
| 1A- | 86液晶殼帶按鍵 | ||||
| 5 | 外延精裝探頭 | ||||
| 6 | 外延防水探頭 | ||||
| 9 | 外延金屬防水探頭 | ||||
| A | 外延四分管螺紋探頭 | ||||
| B | 外延寬溫探頭 | ||||

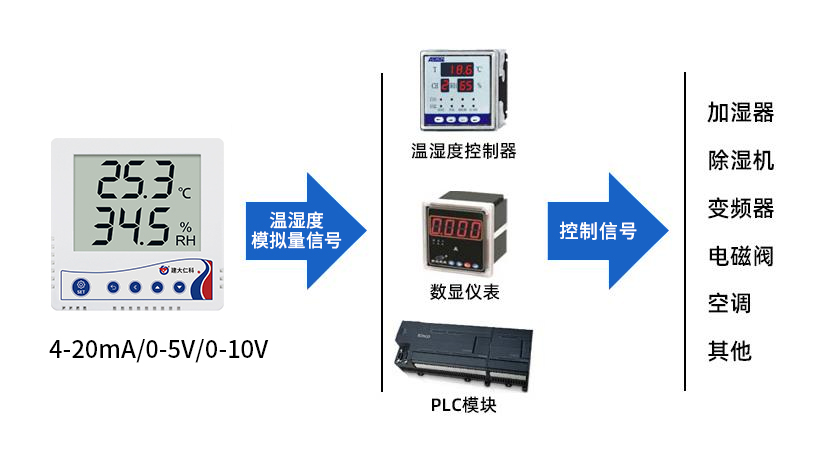

系統框架圖
尺寸說明

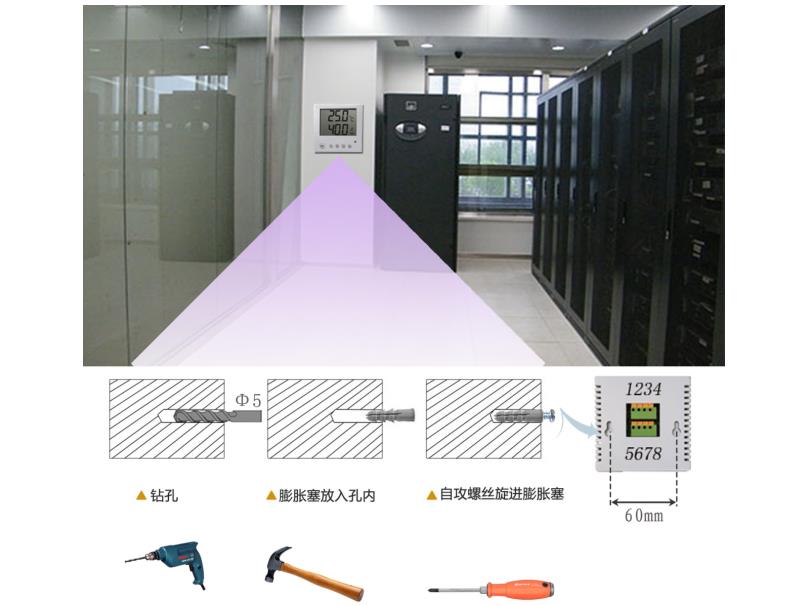

安裝說明
接口說明
序號 | 說明 | 序號 | 說明 |
1 | 電源正 | 5 | 溫度信號正 |
2 | 電源負、溫濕度信號負 | 6 | 傳感器黑色線 |
3 | 傳感器黃色線 | 7 | 濕度信號正 |
4 | 傳感器棕色線 | 8 | 傳感器藍色線 |
四線制接法示意圖
三線制接法示意圖
