防爆式風管型溫濕度變送器(模擬量型)
產品型號：RS-FPC-*-WS-*-*
我司設計的風管型溫濕度變送器，用于空氣中溫濕度的檢測。
相關產品
壁掛王字殼模擬量型溫濕度傳感器
壁掛數碼管王字殼溫濕度傳感器
86殼液晶模擬量型溫濕度傳感器
模擬量型工業管道式液晶溫濕度變送器
模擬量型工業管道式溫濕度變送器
數顯管道式模擬量型溫濕度傳感器
風管溫濕度傳感器
混凝土養護專用溫濕度變送器模擬量型
工業型壁掛溫濕度變送器（模擬量型）
工業型壁掛液晶溫濕度變送器（模擬量型）
防爆溫濕度變送器(模擬量型)
防爆式風管型溫濕度變送器(模擬量型)
產品詳情
產品概述
我公司設計的防爆風管型溫濕度變送器，用于空氣中溫濕度的檢測，該變送器采用瑞士進口原裝高品質溫濕度傳感器，傳感器具有測量精度高，抗干擾能力強等特點，保證了產品的優異測量性能。帶有大屏液晶顯示，防護等級IP65，防爆標志：Ex d IIC T6 Gb，可應用于戶外惡劣的現場環境。
設備采用寬壓10-30V直流供電，模擬量信號輸出，4-20mA、0-10V、0-5V可選。
功能特點
采用瑞士原裝進口測溫單元，測量精度高、抗干擾能力強。
采用遠程紅外遙控技術，無需拆卸即可修改參數。
多種模擬量信號輸出可選：4~20mA、0~5V、0~10V。
可選配高品質液晶顯示屏，現場可直接查看數值，夜晚亦可清晰顯示。
現場供電采用10~30V直流寬壓供電，可適應現場多種直流電源。
產品采用壁掛式防爆殼，安裝方便，防護等級IP65可應用于戶外惡劣的現場環境。
主要技術參數
| 直流供電（默認） | DC 10-30V | |
| 平均功耗 | 0.35W | |
| 工作環境 | 帶顯示：-20℃~+60℃，0%RH~95%RH（非結露） 不帶顯示：-40℃~+60℃，0%RH~95%RH（非結露） | |
| 溫濕度測量量程 | 帶顯示：-20℃~+60℃，0%RH~100%RH 不帶顯示：-40℃~+120℃，默認-40℃~+80℃ | |
| 溫度顯示分辨率 | 0.1℃ | |
| 濕度顯示分辨率 | 0.1RH% | |
| 測量精度 | 濕度 | ±3%RH（60%RH，25℃） |
| 溫度 | ±0.5℃（25℃） | |
| 輸出信號 | 4-20mA、0-5V、0-10V | |
| 長期穩定性 | 濕度 | ≤1%RH/y |
| 溫度 | ≤0.1℃/y | |
| 安裝方式 | 壁掛式 | |
| 繼電器帶負載能力 | 250VAC 1A/30VDC 1A | |
產品選型
| RS- | 公司代號 | |||||
| FPC- | 防爆殼體 | |||||
| 空- | 帶顯示 | |||||
| N- | 不帶顯示 | |||||
| WS- | 溫濕度變送器 | |||||
| I20- | 4~20mA電流輸出 | |||||
| V05- | 0~5V電壓輸出 | |||||
| V10- | 0~10V電壓輸出 | |||||
| TH | 風管型不帶聲光報警 | |||||
| THA | 風管型帶聲光報警 | |||||
| THR01 | 風管型無源繼電器輸出 | |||||

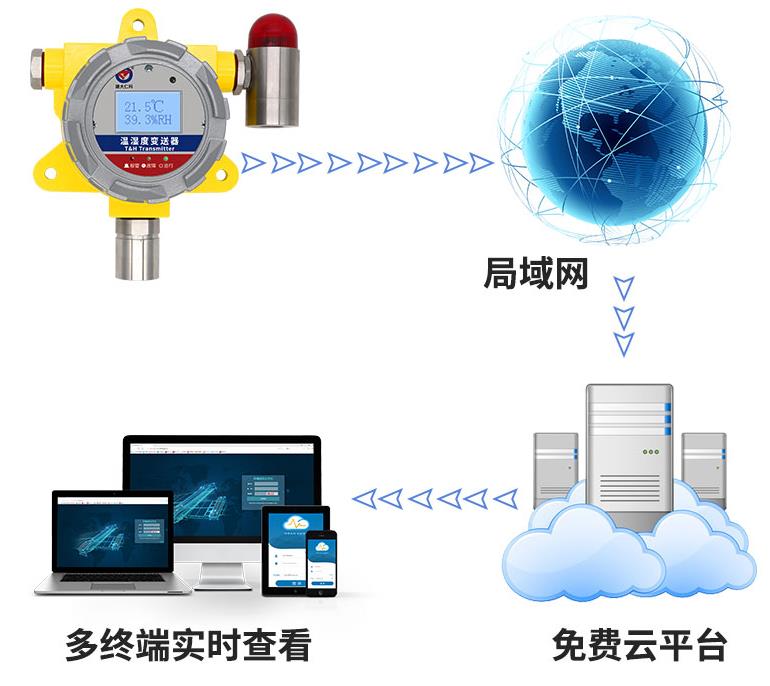

系統框架圖
尺寸說明
安裝說明

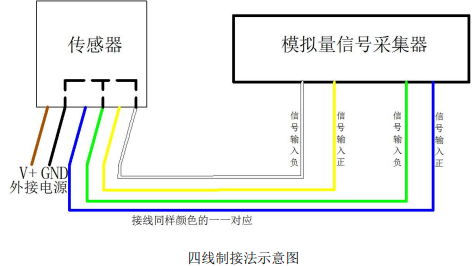

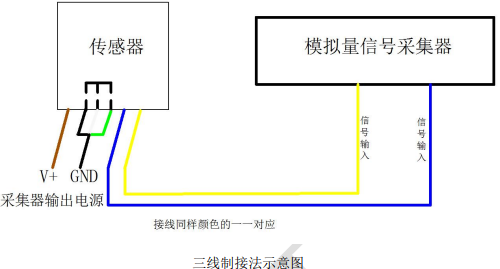

接口說明
寬電壓電源輸入10~30V均可。（針對0~10V型，均為24V供電）
線色 | 說明 | |
電源（設備左側出線） | 棕色 | 電源正（10~30V DC） |
黑色 | 電源負 | |
輸出（設備左側出線） | 藍色 | 溫度信號正 |
綠色 | 溫度信號負 | |
黃色 | 濕度信號正 | |
白色 | 濕度信號負 | |
無源繼電器類型 （設備右側出線） | 黃色 | 繼電器常開觸點 （黃色、藍色） |
藍色 |
