工業EC控制器
產品型號：RS-EC-N01-B
一體式水質離子變送器
多功能快速消解儀
氨氮離子變送器
寬量程工業EC變送器
一體式余氯變送器
手持式水質速測記錄儀
一體式EC變送器
一體式PH變送器
寬量程工業EC控制器
寬量程一體式EC變送器
濁度變送器
COD變送器
產品概述
本產品是我公司研發的電導率控制器，環境適應性強、清晰的顯示、簡易的操作和優良的測試性能使其具有很高的性價比?？蓮V泛應用于火電、化工化肥、冶金、環保、制藥、生化、食品和自來水等溶液中電導率值的連續監測。
功能特點
高智能化：采用高精度 AD 轉換和單片機微處理技術，能完成電導率值和電阻率值測量、溫度測量、溫度自動補償等多種功能。
時間顯示：EC控制器內置時鐘芯片，可以顯示當前時間。
數據存儲：儀器內置的存儲芯片，可以保存過去三天的歷史數據，方便用戶查找。
沖洗繼電器：儀器設置了沖洗繼電器，可以通過安裝電磁閥定時清洗電極。
25℃折算：對當前溫度下的電導率值進行 25℃折算，實現了顯示 25℃時的電導率值，
特別適合電廠多種水質的測量。
抗干擾能力強：電流輸出采用光電耦合隔離技術， 抗干擾能力強，實現遠傳。具有良好的電磁兼容性。
多參數同時顯示：在液晶屏上同時顯示時間、電導率值或電阻率值、溫度、輸出電流值。
采用高亮度的 128*64 液晶顯示模塊,醒目且可視距離遠。
RS485 通訊接口：ModBus-RTU 通訊協議可方便聯入計算機進行監測和通訊。
工業控制式看門狗：確保儀表不會死機。
主要技術參數
| 技術參數 | 技術指標 |
| 執行標準 | JB/T 6855-93《工業電導率儀》 |
| 電導率測量范圍 | 0.00μS/cm～99.99mS/cm分度值：0.01μS/cm |
| 電子單元基本誤差 | 電導率 ±0.5%FS，溫度 ± 0.5℃(0～60℃) |
| 儀器基本誤差 | 電導率 ±1.0% FS，溫度 ±1.0℃(0～60℃) |
| 溫度測量范圍 | 0～99.9℃；分度值：0.1℃ |
| 溫度測量精度 | ±0.5℃ |
| 自動溫度補償范圍 | 0～99.9℃，25℃為基準 |
| 重復性誤差 | ±0.2% |
| 穩定性 | ±0.2% |
| 電流隔離輸出 | 4～20mA |
| 輸出電流誤差 | ≤±1%FS； |
| 高低報警繼電器 | AC220V、3A； |
| 數據儲存 | 72 個點，三天數據。 |
| RS485 通訊接口 | ModBus-RTU 協議 |
| 供電電源 | DC10~30V/AC220V可選 |
| 功耗 | DC10~30V≤1.6W；AC220V≤15W |
| 防護等級 | IP54 |
| 外形尺寸 | 96（長）×96（寬）×110（深）mm |
| 開孔尺寸 | 92×92 mm |
| 儀器重量 | 控制器≤0.6kg |
| 變送器元件耐溫及濕度 | -20℃~+70℃，0%RH~95%RH （非結露） |
| 電極線長 | 標配 5 m |
| 模擬量輸出默認4~20mA，可定制0~5V與0~10V輸出 | |
產品選型
| RS- | 公司代號 | |||||
| EC- | 工業EC變送器 | |||||
| N01- | 485（ModBus協議）輸出 | |||||
| B- | 數顯表控制器 | |||||
| DC- | 10-30V直流供電 | |||||
| AC- | 220V市電供電 | |||||
| SUS01 | 不銹鋼電極，K=1，量程1-2000（適用于1~2000μS/cm） | |||||
| SUS10 | 不銹鋼電極，K=10，量程10-20000（適用于10~20000μS/cm） | |||||
| EP01 | 塑殼電極，K=1，量程1-2000（適用于1~2000μS/cm） | |||||
| EP10 | 塑殼電極，K=10，量程10-20000（適用于10~20000μS/cm） | |||||
系統框架圖

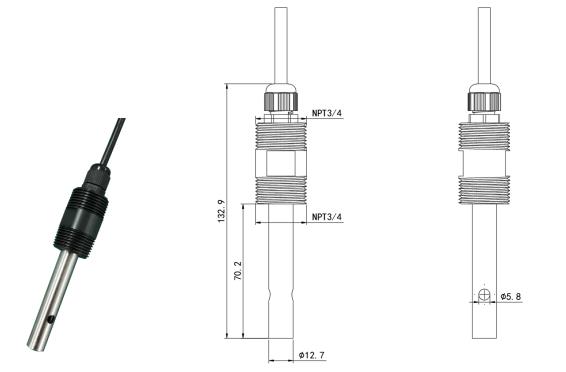

尺寸說明
不銹鋼電極，上下3/4螺紋方便安裝
塑殼電極，我司提供3/4轉1/2補芯，以便安裝。

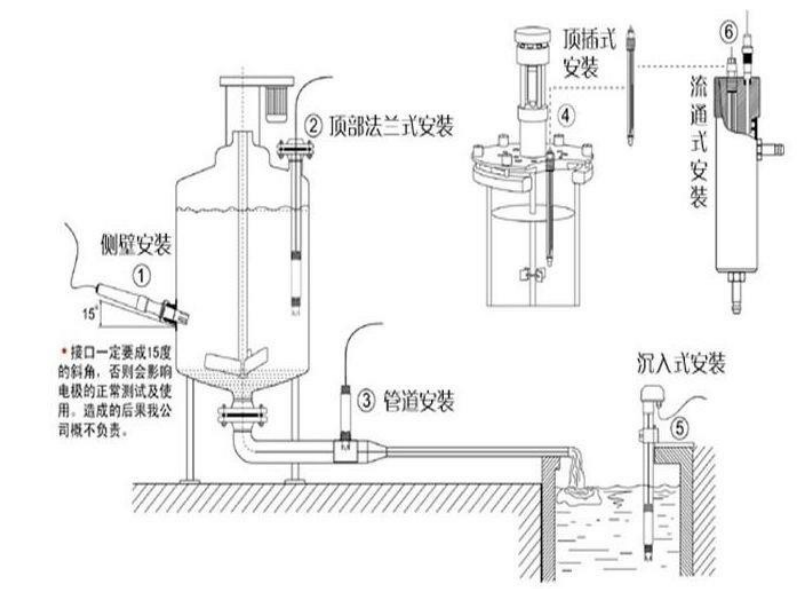

安裝說明
1. 沉入式安裝：電極的引線從不銹鋼管里穿出，電極頂部的 3/4 螺紋與不銹鋼 3/4 螺紋用生料帶相連接。確保電極頂部及電極線不進水。
2．管道安裝：通過電極 3/4 的螺紋與管道相連接。

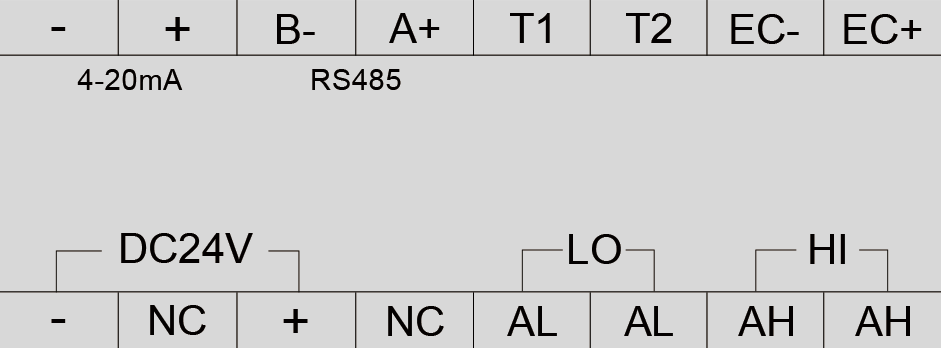

接口說明
