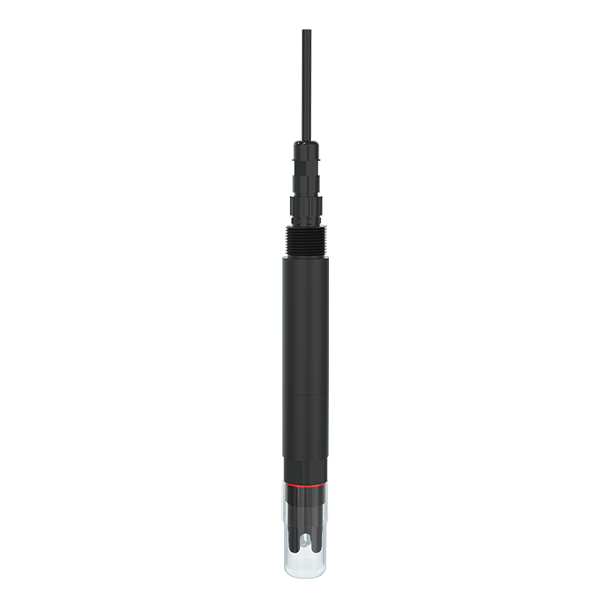

一體式EC變送器
產品型號：RS-EC-N01-3
本產品是一款測量溶液電導率值的設備,具有自動溫度補償功能，可將當前溫度電導率補償到指定溫度。本產品采用一體式設計，結構更加輕簡，使用更加便捷。
相關產品
一體式水質離子變送器
多功能快速消解儀
氨氮離子變送器
寬量程工業EC變送器
一體式余氯變送器
手持式水質速測記錄儀
一體式EC變送器
一體式PH變送器
寬量程工業EC控制器
寬量程一體式EC變送器
濁度變送器
COD變送器
產品詳情
產品概述
本產品是一款測量溶液電導率值的設備,具有自動溫度補償功能，可將當前溫度電導率 補償到指定溫度。本產品采用一體式設計，結構更加輕簡，使用更加便捷。防水等級 IP68。 可廣泛應用于斷面水質、養殖、污水處理、環保、制藥、食品和自來水等水溶液電導率值的 連續監測。
功能特點
電導率測量最大范圍 1~20000μS/cm；溫度測量范圍-20~60℃，分辨率 0.1℃。
一體式設計，結構輕簡，使用便捷。
防水等級 IP68。
帶有鹽度與 TDS 換算功能。
RS485 通訊接口：ModBus-RTU 通訊協議可方便聯入計算機進行監測和通訊。
ModBus 通信地址可設置，波特率可修改。
設備采用寬電壓供電，直流10~30V均可。
主要技術參數
| 供電 | DC 10~30V |
| 功耗 | 0.4W |
| 通信接口 | RS485；標準的ModBus-RTU協議；通信波特率：默認4800（1200、2400、4800、9600、19200、38400、57600、115200可設） |
| 電導率測量范圍 | K=1：1~2000μS/cm；分辨率：0.1μS/cm K=10：10~20000μS/cm；分辨率：1μS/cm |
| 電導率測量誤差 | ±1%FS |
| 溫度測量范圍 | -20~60℃; 分辨率：0.1℃ |
| 溫度測量誤差 | ±0.5℃ |
| 溫度補償范圍 | -20~60℃（默認補償溫度25℃） |
| 溫度補償系數 | 默認0.02 |
| 鹽度測量范圍 | K=1：0~1000ppm；K=10：0~11476ppm |
| TDS測量范圍 | K=1：0~1100ppm；K=10：0~13400ppm |
| 變送器元件耐溫 | -20~80℃ |
| 防水等級 | IP68 |
| 耐壓 | 0.6MPa |
| 線長 | 默認5m （其余長度可定制） |
產品選型
| RS- | 公司代號 | ||||
| EC- | 工業EC變送器 | ||||
| N01- | RS485（ModBus-RTU 協議） | ||||
| 3- | 一體式殼體 | ||||
| 01 | 電極常數k=1 | ||||
| 10 | 電極常數k=10 | ||||
系統框架圖

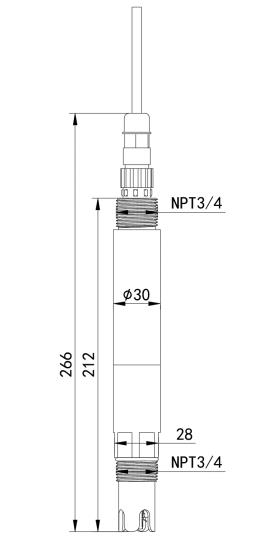

尺寸說明
安裝說明
1. 沉入式安裝：設備的引線從防水管里穿出，設備頂部的 3/4 螺紋與防水管 3/4 螺紋用生料帶相連接。確保設備頂部及設備線不進水。
2．管道安裝：通過設備的 3/4 螺紋與管道相連接。
接口說明
說明 | 說明 | |
電 源 | 棕色 | 電源正（7~30V DC） |
黑色 | 電源負 | |
通 訊 | 黃色 | 485-A |
藍色 | 485-B |
