濁度變送器
COD變送器
產品概述
RS-ZD-N01是一款基礎型常規水質監測數字濁度變送器；采用國外成熟的90°散射光原理，使用紅外LED光源、光纖傳導光路的設計方法；內部增加濾光算法，抗外界光干擾能力強。內置溫度變送器，可以自動溫度補償，適合在線長期監測環境使用。
功能特點
濁度測量范圍0~50NTU;0~200NTU；0~1000NTU;0~4000NTU。
防水等級IP68。
濾光算法，抗外界光干擾強，自動溫度補償，適合在線長期檢測環境使用。
RS485 通訊接口：ModBus-RTU 通訊協議可方便聯入計算機進行監測和通訊。
ModBus通信地址可設置，波特率可修改。
設備采用寬電壓供電，直流10~30V均可。
主要技術參數
測量范圍 | 0.00~50.00NTU;0.0~200.0NTU；0.0~1000.0NTU ;0~4000NTU |
測量誤差 | ±5%FS（25℃）；±0.5℃ |
分辨率 | 0.00~50.00NTU量程：0.01NTU； 0.0~200.0NTU量程：0.1NTU； 0.0~1000.0NTU量程：0.1NTU； 0~4000NTU量程：1NTU; 溫度：0.1℃ |
響應時間 | ≤30sec |
變送器元件耐溫 | 0~40℃ |
供電 | DC 10~30V |
功耗 | 0.2W |
通信接口 | RS485；標準的ModBus-RTU協議；通信波特率：默認4800（1200、2400、4800、9600、19200、38400、57600、115200 可設） |
測量原理 | 90°光散射法 |
壽命 | 正常使用2年 |
防水等級 | IP68 |
電極線長 | 默認5m |
外殼材質 | 耐腐蝕塑料 |
產品選型
| RS- | 公司代號 | ||||
| ZD- | 濁度變送器 | ||||
| N01- | RS485（ModBus-RTU 協議） | ||||
| WIFI- | WIFI信號輸出 | ||||
| 4G- | 4G信號輸出 | ||||
| ETH- | 以太網信號輸出 | ||||
| 1- | 塑殼 | ||||
| 1S- | 不銹鋼外殼 | ||||
| 50 | 量程0-50NTU | ||||
| 200 | 量程0-200NTU | ||||
| 1000 | 量程0-1000NTU | ||||
| 4000 | 量程0-4000NTU | ||||

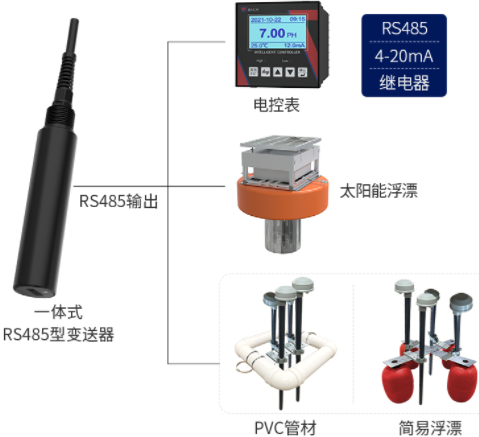

系統框架圖
尺寸說明
安裝說明
帶有NPT3/4螺紋，可配合我司的防水管使用。線纜從管內穿出，將設備擰入防水管螺紋中。
注意：變送器安裝于水流緩慢無氣泡區域；變送器安裝距離四周壁保持5cm，且傳感器下方7cm內無障礙物。
接口說明
說明 | 說明 | |
電 源 | 棕色 | 電源正（10~30V DC） |
黑色 | 電源負 | |
通 訊 | 綠色 | 485-A |
藍色 | 485-B |
