產品詳情
產品概述
本產品是一款寬量程的測量溶液電導率值的設備，相較于常規型號，同種電極適用的量程更大。具有自動溫度補償功能，可將當前溫度電導率補償到指定溫度。本產品采用一體式設計，結構更加輕簡，使用更加便捷。防水等級 IP68。可廣泛應用于斷面水質、養殖、污水處理、環保、制藥、食品和自來水等水溶液電導率值的連續監測。
功能特點
同種電極適用的量程更大，電導率測量最大可達100000μS/cm；溫度測量范圍-20~100℃。
一體式設計，結構輕簡，使用便捷。
防水等級IP68。
帶有鹽度與TDS換算功能。
RS485 通訊接口：ModBus-RTU 通訊協議可方便聯入計算機進行監測和通訊。
ModBus通信地址可設置，波特率可修改。
設備采用寬電壓供電，直流7~30V均可。
主要技術參數
| 供電 | DC 7~30V |
| 功耗 | 0.4W |
| 通信接口 | RS485；標準的ModBus-RTU協議；通信波特率：默認4800（1200、2400、4800、9600、19200、38400、57600、115200可設） |
| 電導率測量范圍 | K=1：1~10000μS/cm；分辨率：0.1μS/cm K=10：10~100000μS/cm；分辨率：1μS/cm |
| 電導率測量誤差 | ±1.5%FS |
| 響應時間 | ≤30S T90 |
| 溫度測量范圍 | -20~100℃; 分辨率：0.1℃ |
| 溫度測量誤差 | ±0.5℃ |
| 溫度補償范圍 | -20~100℃（默認補償溫度25℃） |
| 溫度補償系數 | 默認0.02 |
| 鹽度測量范圍 | K=1：0~5439ppm；K=10：0~60292ppm |
| TDS測量范圍 | K=1：0~6700ppm；K=10：0~75000ppm |
| 變送器元件耐溫及濕度 | -20℃~+80℃，0%RH~95%RH （非結露） |
| 電極線長 | 默認5m（可定制10m、15m、20m） |
產品選型
| RS- | 公司代號 | ||||
| ECW- | 寬量程工業EC變送器 | ||||
| N01- | RS485（ModBus-RTU 協議） | ||||
| 3- | 一體式殼體 | ||||
| 01 | 電極常數k=1 | ||||
| 10 | 電極常數k=10 | ||||
系統框架圖

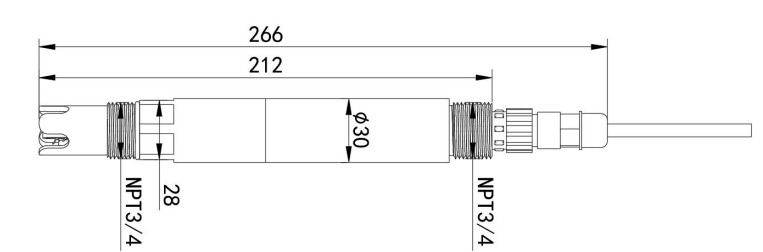

尺寸說明
單位：mm
安裝說明
1、沉入式安裝：電極的引線從不銹鋼管里穿出，電極頂部的 3/4 螺紋與不銹鋼3/4 螺紋用生料帶相連接。確保電極頂部及電極線不進水。
2、管道安裝：通過電極 3/4 的螺紋與管道相連接。

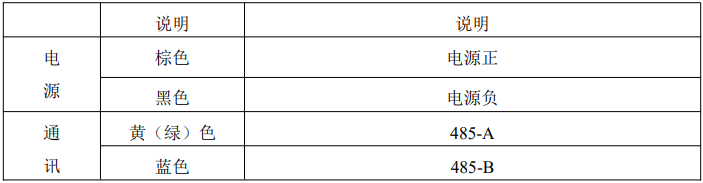

接口說明
