一體式余氯變送器
產品型號：RS-CL-N01-3
本產品是一款測量水體余氯濃度（次氯酸、次氯酸根濃度）的設備。使用三電極體系具有測量精度高、工作壽命長和無需頻繁校正等優點。
相關產品
一體式水質離子變送器
多功能快速消解儀
氨氮離子變送器
寬量程工業EC變送器
一體式余氯變送器
手持式水質速測記錄儀
一體式EC變送器
一體式PH變送器
寬量程工業EC控制器
寬量程一體式EC變送器
濁度變送器
COD變送器
產品詳情
產品概述
本產品是一款測量水體余氯濃度（次氯酸、次氯酸根濃度）的設備。使用三電極體系具有測量精度高、工作壽命長和無需頻繁校正等優點。本產品適用于循環水自控加藥、游泳池加氯控制以及飲用水處理廠、飲用水分布網、游泳池、醫院廢水對水溶液中余氯含量的精確測量。
功能特點
余氯測量范圍為 0-2mg/L，0-10mg/L，0-20mg/L，分辨率 0.01mg/L。
一體式設計直接輸出485信號，消除信號干擾。
3/4上下安裝螺紋設計，便于安裝。
防護等級IP68。
采用先進的非膜式恒電壓傳感器，無須更換膜片與藥劑。
RS485 通訊接口：ModBus-RTU 通訊協議可方便聯入計算機進行監測和通訊。
ModBus通信地址可設置，波特率可修改。
設備采用寬電壓供電直流7~30V均可。
主要技術參數
| 供電 | DC 7~30V |
| 功耗 | 0.19W |
| 通信接口 | RS485；標準的ModBus-RTU協議；通信波特率默認為4800 |
| 余氯濃度測量范圍 | 0-2mg/L，0-10mg/L，0-20mg/L；分辨率0.01mg/L |
| 余氯測量誤差 | ±5%FS |
| 重復性誤差 | ±0.05mg/L |
| 響應時間 | <30s |
| 設備工作條件 | 變送器元件耐溫：0-50℃ PH：4-9 流速：30～60L/h |
| 變送器耐壓 | 0.6MPa |
| 變送器線長 | 默認5m （10m、15m、20m可定制） |
| 變送器使用周期 | 1年 |
| 防護等級 | IP68 |
產品選型
| RS- | 公司代號 | ||||
| CL- | 工業余氯變送器 | ||||
| N01- | RS485（Modbus-RTU 協議） | ||||
| 3- | 一體式殼體 | ||||
| 2 | 量程為2mg/L | ||||
| 10 | 量程為10mg/L | ||||
| 20 | 量程為20mg/L | ||||
| 2A | 量程為2mg/L，黃金電極 | ||||
| 10A | 量程為10mg/L，黃金電極 | ||||
| 20A | 量程為20mg/L，黃金電極 | ||||

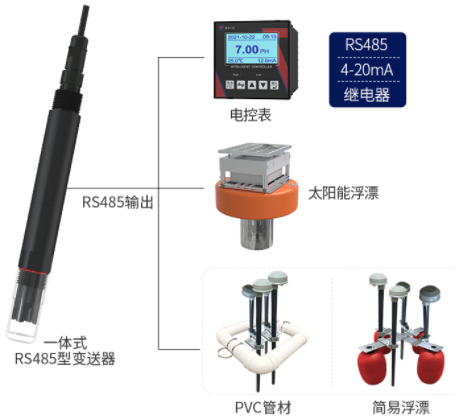

系統框架圖
尺寸說明
安裝說明
1. 沉入式安裝：設備的引線從防水管里穿出，設備頂部的 3/4 螺紋與防水管 3/4 螺紋用生料帶相連接。確保設備頂部及設備線不進水。
2. 管道安裝：通過設備的 3/4 螺紋與管道相連接。
接口說明
說明 | 說明 | |
電 源 | 棕色 | 電源正（7~30V DC） |
黑色 | 電源負 | |
通 訊 | 黃色 | 485-A |
藍色 | 485-B |
