COD變送器
產品概述
化學需氧量（COD）是衡量水中還原性物質含量多少的指標，而水中還原性物質主要 為有機物，所以化學需氧量（COD）又常被作為衡量水中有機物含量多少的指標，化學需氧量（COD）越大，說明水體受有機物的污染越嚴重。
本產品是一款測量溶液化學需氧量（COD）的設備，采用紫外吸收法，無需化學試劑； 內部集成自清潔系統，有效防止生物附著；內置溫度變送器，具有自動溫度補償功能；采用調制光信號，減少可見光干擾；帶有一路濁度測量，有效補償濁度對 COD 測量帶來的影響。 可廣泛應用于水處理、水產養殖、環境監測等行業。
功能特點
COD測量范圍0~500mg/L，濁度測量范圍0~200NTU。
采用調制光信號，減少可見光干擾。
雙光路測量，補償濁度對COD測量帶來的影響。
內部集成自清潔系統，有效防止生物附著。
RS485 通訊接口：ModBus-RTU 通訊協議可方便聯入計算機進行監測和通訊。
ModBus通信地址可設置，波特率可修改。
設備采用寬電壓供電，直流12~30V均可。
主要技術參數
| 供電 | DC 12~30V | |
| 功耗 | 0.6W（常態）；4.5W（自清潔系統工作時） | |
| 通信接口 | RS485；標準的ModBus-RTU協議；通信波特率：默認4800（1200、 2400、4800、9600、19200、38400、57600、115200 可設） | |
| 測量原理 | 雙波長紫外線吸收法 | |
| 測量范圍 | COD | 濁度 |
| 0~500mg/L equiv.KHP | 0~200NTU | |
| 測量誤差 | COD | 濁度 |
| ±5%FS equiv.KHP（25℃） | ±5%FS（25℃） | |
| 測量分辨率 | COD | 濁度 |
| 0.1mg/L | 0.1NTU | |
| 溫度分辨率 | 0.1℃ | |
| 溫度誤差 | ±0.5℃ | |
| 重復性 | ±1%FS equiv.KHP（25℃） | |
| 響應時間 | ≤20sec | |
變送器元件耐溫 | 0~40℃ | |
| 防水等級 | IP68 | |
| 流速 | <3m/s | |
| 耐壓 | ＜0.1MPa | |
| 電極線長 | 默認5m，可定制 | |
| 外殼材質 | 耐腐蝕塑料、不銹鋼 | |
| 推薦維護和校準頻率 | 3個月 | |
| 自清潔系統壽命 | 18個月 | |
產品選型
| RS- | 公司代號 | ||||
| COD- | 自清潔COD變送器 | ||||
| N01- | RS485（ModBus-RTU 協議） | ||||
| I20- | 4-20mA電流輸出 | ||||
| V05- | 0-5V 電壓輸出 | ||||
| V10- | 0-10V 電壓輸出 | ||||
| WIFI- | WIFI信號輸出 | ||||
| 4G- | 4G信號輸出 | ||||
| ETH- | 以太網信號輸出 | ||||
| 2- | 復合殼體 | ||||
| 2S- | 不銹鋼殼體 | ||||
| 500 | 量程0~ 500mg/L equiv.KHP | ||||
系統框架圖

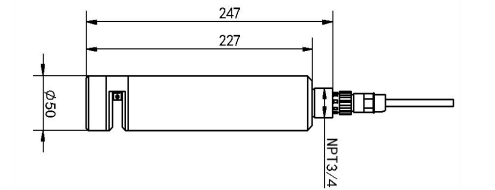

尺寸說明
單位：mm
安裝說明
設備在水中可任意方向放置，最佳的放置方向為水平放置，可減少水中雜物和異物沉積對測量帶來的影響。
懸掛傳感器時應避免由于水流造成的傳感器撞擊墻面或者其他水利設施。如果水流很急， 請固定傳感器。
設備應放置在無氣泡的水域中，安裝設備離水面深度不超過2m，考慮到水位的波動, 建議將設備沒入最低水位 30cm 以下。
帶有 NPT3/4 螺紋，可配合我司的防水管使用。線纜從管內穿出，將設備擰入防水管螺紋中。

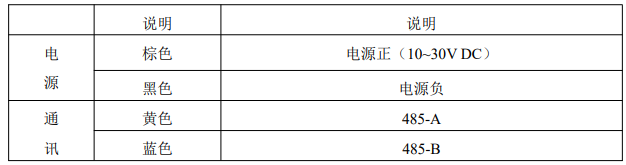

接口說明
