一體式PH變送器
產品型號：RS-PH-N01-3
產品是一款測量溶液PH值（氫離子濃度指數、酸堿度）的設備,具有自動溫度補償功能，自動溫補和手動溫補可隨意切換。本產品采用一體式設計，結構更加輕簡，使用更加便捷。
相關產品
一體式水質離子變送器
多功能快速消解儀
氨氮離子變送器
寬量程工業EC變送器
一體式余氯變送器
手持式水質速測記錄儀
一體式EC變送器
一體式PH變送器
寬量程工業EC控制器
寬量程一體式EC變送器
濁度變送器
COD變送器
產品詳情
產品概述
本產品是一款測量溶液PH值（氫離子濃度指數、酸堿度）的設備,具有自動溫度補償功能，自動溫補和手動溫補可隨意切換。本產品采用一體式設計，結構更加輕簡，使用更加便捷。防水等級IP68。參比電極采用雙鹽橋設計，抗污染能力更強。本產品適用于無腐蝕性弱酸弱堿環境下的工業污水、生活污水、農業、水產養殖行業等場景。
功能特點
PH測量范圍0~14PH，分辨率0.01PH。
溫度測量范圍0~60℃，分辨率0.1℃。
一體式設計，結構輕簡，使用便捷。
參比采用雙鹽橋設計，抗污染能力更強。
防水等級IP68。
帶有自動溫度補償功能，手動補償與自動補償可隨意切換。
RS485 通訊接口：ModBus-RTU 通訊協議可方便聯入計算機進行監測和通訊。
ModBus通信地址可設置，波特率可修改。
設備采用寬電壓供電直流7~30V均可。
主要技術參數
| 供電 | DC 7~30V |
| 功耗 | 0.3W |
| 通信接口 | RS485；標準的ModBus-RTU協議；通信波特率：默認4800（1200、2400、4800、9600、19200、38400、57600、115200可設） |
| PH測量范圍 | 0~14.00PH ; 分辨率：0.01PH |
| PH測量誤差 | ±0.15PH |
| 重復性誤差 | ±0.02PH |
| 溫度測量范圍 | 0~60℃; 分辨率：0.1℃ （手動溫度補償時為設置溫度，默認25℃） |
| 溫度測量誤差 | ±0.5℃ |
| 變送器元件耐溫 | 0~+80℃ |
| 防水等級 | IP68 |
| 耐壓 | 0.6MPa |
| 線長 | 默認5m （其余長度可定制） |
| 電極使用周期 | 6-12個月 |
產品選型
| RS- | 公司代號 | ||||
| PH- | 工業PH變送器 | ||||
| N01- | RS485（ModBus-RTU 協議） | ||||
| 3- | 一體式殼體 | ||||
| 201T | 常規復合電極 | ||||
| 202T | 平面脫硫電極 | ||||
| 204T | 電鍍電極 | ||||
| 206T | 銻電極 | ||||

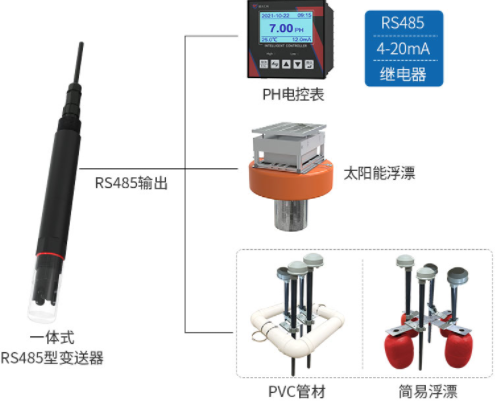

系統框架圖

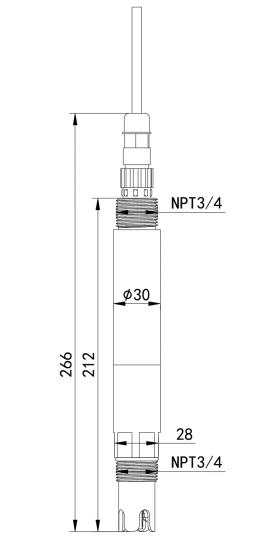

尺寸說明
安裝說明
1. 沉入式安裝：設備的引線從防水管里穿出，設備頂部的 3/4 螺紋與防水管 3/4 螺紋用生料帶相連接。確保設備頂部及設備線不進水。
2．管道安裝：通過設備的 3/4 螺紋與管道相連接。
接口說明
說明 | 說明 | |
電 源 | 棕色 | 電源正（10~30V DC） |
黑色 | 電源負 | |
通 訊 | 黃色 | 485-A |
藍色 | 485-B |
