工業ORP變送器
產品型號：RS-ORP -*-2
本產品是一款測量溶液氧化還原電位的設備。
相關產品
一體式水質離子變送器
多功能快速消解儀
氨氮離子變送器
寬量程工業EC變送器
一體式余氯變送器
手持式水質速測記錄儀
一體式EC變送器
一體式PH變送器
寬量程工業EC控制器
寬量程一體式EC變送器
濁度變送器
COD變送器
產品詳情
產品概述
本產品是一款測量溶液氧化還原電位的設備。采用高純度鉑金制成的ORP復合電極，具有極強的抗酸堿能力和抗氧化能力，測量精度高、響應快、穩定性好，電極可根據溫度自動補償。本產品適用于含氰、含鉻廢水等氧化還原電位的在線監測。
功能特點
ORP測量范圍為-1999~1999mV，分辨率為1mV。
采用高純度鉑金制成的ORP復合電極，具有極強的抗酸堿能力和抗氧化能力。
電極適用溫度在0~80℃，電極可根據溫度自動補償，測量精度高、響應快、穩定性好。
設備采用寬電壓供電，直流10~30V均可。
主要技術參數
485型：
| 供電 | DC 10~30V |
| 功耗 | 0.6W |
| 通信接口 | RS485；標準的ModBus-RTU協議；通信波特率：2400、4800、9600可設 |
| ORP測量范圍 | -1999~1999mV ; 分辨率：1mV |
| ORP測量誤差 | ±1mV |
| 變送器元件耐溫及濕度 | -20℃~+80℃，0%RH~95%RH （非結露） |
| 電極適用溫度 | 0~80℃ |
| 電極耐壓 | 0.6MPa |
| 電極線長 | 默認5m （10m、15m、20m可定制） |
| 電極使用周期 | 1年 |
模擬量型：
| 供電 | DC10~30V（0~10V輸出DC24V供電） | |
| 功耗 | 1.2W | |
| 輸出信號 | 電流輸出 | 4~20mA |
| 電壓輸出 | 0~5V/0~10V | |
| 負載能力 | 電流輸出 | ≤600Ω |
| 電壓輸出 | 輸出電阻≤250Ω | |
| ORP測量范圍 | -1999~1999mV ; 分辨率：1mV | |
| ORP測量誤差 | ±1mV | |
| 變送器元件耐溫及濕度 | -20℃~+80℃，0%RH~95%RH （非結露） | |
| 電極適用溫度 | 0~80℃ | |
| 電極耐壓 | 0.6MPa | |
| 電極線長 | 默認5m （10m、15m、20m可定制） | |
| 電極使用周期 | 1年 | |
產品選型
| RS- | 公司代號 | |||||
| ORP- | 工業ORP變送器 | |||||
| I20- | 4~20mA電流輸出 | |||||
| V05- | 0~5V電壓輸出 | |||||
| V10- | 0~10V電壓輸出 | |||||
| N01- | 485（ModBus協議）輸出 | |||||
| WIFI- | WIFI方式上傳 | |||||
| 4G- | 4G方式上傳 | |||||
| LORA- | 無線LoRa傳輸 | |||||
| 2- | 壁掛王字殼 | |||||
| 300T | 帶溫補電極 | |||||
| 空 | 不帶顯示 | |||||
| OLED | 帶OLED顯示 | |||||
系統框架圖

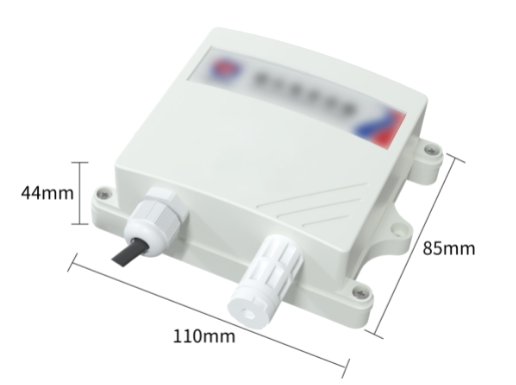

尺寸說明
安裝說明
1. 沉入式安裝：ORP 電極的引線從防水管里穿出，ORP 電極頂部的 3/4 螺紋與防水管 3/4 螺紋用生料帶相連接。確保電極頂部及電極線不進水。
2. 管道安裝：通過 ORP 電極 3/4 的螺紋與管道相連接。
接口說明
說明 | 說明 | |
電 源 | 棕色 | 電源正（10~30V DC） |
黑色 | 電源負 | |
通 訊 | 綠色 | 485-A |
藍色 | 485-B |
