熒光法溶解氧變送器
產品型號：RS-LDO-N01
一體式水質離子變送器
多功能快速消解儀
氨氮離子變送器
寬量程工業EC變送器
一體式余氯變送器
手持式水質速測記錄儀
一體式EC變送器
一體式PH變送器
寬量程工業EC控制器
寬量程一體式EC變送器
濁度變送器
COD變送器
地下水水質監測系統
氣象水質監測解決方案
水質監測解決方案
智能水產養殖監測方案
浮漂水質監測系統
立桿水質監測系統
產品概述
本產品是一款測量溶液溶解氧濃度的設備，采用熒光法測量原理，不消耗氧，無需電解 液。內置溫度變送器，具有自動溫度補償功能。校準功能提供了更加簡單便捷的校準方式。 采用具有進口品質的熒光膜片。可廣泛應用于水處理、水產養殖、環境監測等行業。
功能特點
溶解氧測量范圍 0~20mg/L（0~200%飽和度）。
RS485 通訊接口：ModBus-RTU 通訊協議可方便聯入計算機進行監測和通訊。
ModBus 通信地址可設置，波特率可修改。
設備采用寬電壓供電，直流 10~30V 均可。
采用具有進口品質的熒光膜片。
采用熒光法測量原理，不消耗氧，無需電解液。
主要技術參數
485型：
| 供電 | DC 10~30V |
| 功耗 | 0.2W |
| 通信接口 | RS485；標準的ModBus-RTU協議；通信波特率：默認4800（2400、4800、9600、19200、38400、57600、115200可設） |
| 測量原理 | 熒光法 |
| 測量范圍 | 0~20mg/L（0~200%飽和度） |
| 測量誤差 | ±3%FS；±0.5℃（25℃） |
| 分辨率 | 0.01mg/L；0.1%；0.1℃ |
| 響應時間 | ≤60s |
| 設備工作條件 | 0~40℃ |
| 熒光膜壽命 | 正常使用1年 |
| 防水等級 | IP68 |
| 耐壓 | 0.6MPa |
| 電極線長 | 默認5m |
| 外殼材質 | 常規型：耐腐蝕塑料、不銹鋼 經濟型：耐腐蝕塑料 |
模擬量型:
| 供電 | DC 10~30V（0~10V供電DC 24V） |
| 功耗 | ≤0.8W |
| 模擬量輸出 | 4~20mA；0~5V；0~10V可選 |
| 測量原理 | 熒光法 |
| 測量范圍 | 0~20mg/L（0~200%飽和度） |
| 測量誤差 | ±3%FS |
| 分辨率 | 0.01mg/L |
| 響應時間 | ≤60s |
| 設備工作條件 | 探頭：0~40℃ 王字殼：-40℃~60℃，0%RH~95%RH（非結露） |
| 熒光膜壽命 | 正常使用1年 |
| 防水等級 | 探頭：IP68 王字殼：IP65 |
| 探頭耐壓 | 0.6MPa |
| 電極線長 | 默認5m |
| 外殼材質 | 耐腐蝕塑料、不銹鋼 |
產品選型
| RS- | 公司代號 | ||||
| LDO- | 熒光法溶解氧變送器（淡水版） | ||||
| LDOS- | 熒光法溶解氧變送器（海水版） | ||||
| N01- | RS485（ModBus-RTU 協議） | ||||
| I20- | 4-20mA電流輸出 | ||||
| V05- | 0-5V 電壓輸出 | ||||
| V10- | 0-10V 電壓輸出 | ||||
| WIFI- | WIFI信號輸出 | ||||
| 4G- | 4G信號輸出 | ||||
| ETH- | 以太網信號輸出 | ||||
| 2- | 常規型 | ||||
| 3- | 經濟型 | ||||
| 4- | 流通型 | ||||
| 20 | 量程0-20mg/L | ||||

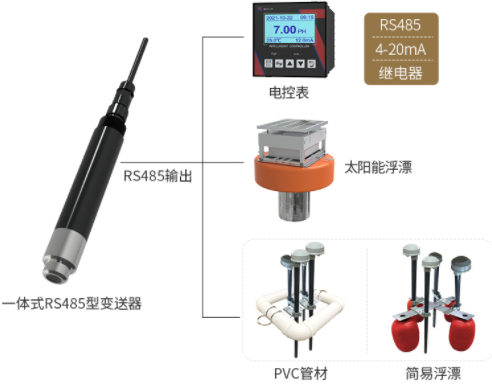

系統框架圖

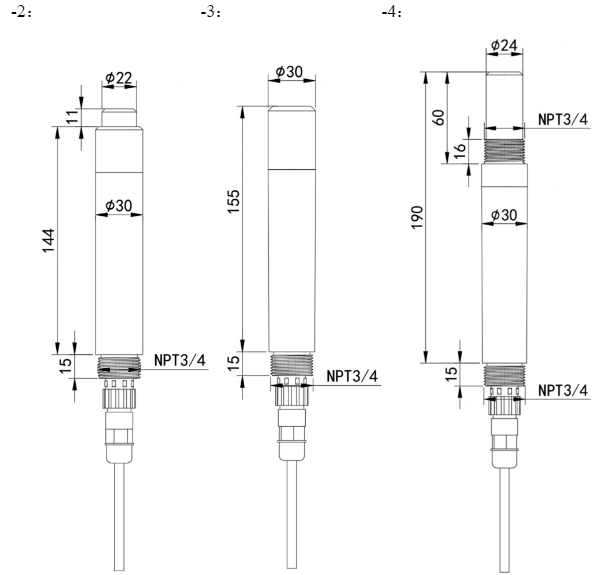

尺寸說明
單位：mm
安裝說明
傳感器應浸入液面以下固定安裝，安裝和使用時避免碰撞或刮蹭熒光膜頭表面，熒光膜頭部分應避免被水底沉淀物附著。使用時應移除橡膠保護套。

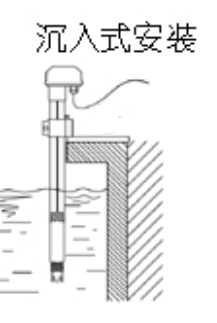

沉入式安裝：
帶有NPT3/4螺紋，可配合我司的防水管使用。線纜從管內穿出，將設備擰入防水管螺紋中。
接口說明
說明 | 說明 | |
電 源 | 棕色 | 電源正（10~30V DC） |
黑色 | 電源負 | |
通 訊 | 綠色 | 485-A |
藍色 | 485-B |
