產品概述
本產品是一款測量水體余氯濃度（次氯酸、次氯酸根濃度）的設備。使用三電極體系具有測量精度高、工作壽命長和無需頻繁校正等優點。本產品適用于循環水自控加藥、游泳池加氯控制以及飲用水處理廠、飲用水分布網、游泳池、醫院廢水對水溶液中余氯含量的精確測量。
功能特點
余氯測量范圍為 0-2mg/L、0-10mg/L、0-20mg/L 可選，分辨率 0.01mg/L。
先進的非膜式恒電壓傳感器，無須更換膜片與藥劑。
3/4上下安裝螺紋設計，便于安裝；
設備采用寬電壓供電直流10~30V均可。
多種信號輸出方式可選。
主要技術參數
485型：
| 供電 | DC 10~30V |
| 功耗 | 0.19W |
| 通信接口 | RS485；標準的ModBus-RTU協議；通信波特率：2400、4800、9600可設；默認為4800 |
| 余氯濃度測量范圍 | 0-2mg/L、0-10mg/L、0-20mg/L可選，分辨率0.01mg/L |
| 余氯測量誤差 | 5%或0.05mg/L以大者 |
| 重復性誤差 | ±0.05mg/L |
| 響應時間 | <30s |
| 變送器元件耐溫及濕度 | -20℃~+80℃，0%RH~95%RH （非結露） |
| 電極適用溫度 | 0~50℃ |
| 電極耐壓 | 0.6MPa |
| 電極線長 | 默認5m （10m、15m、20m可定制） |
| 電極使用周期 | 1年 |
模擬量型：
| 供電 | DC 10~30V | |
| 功耗 | 0.67W | |
| 輸出信號 | 電流輸出 | 4~20mA |
| 電壓輸出 | 0~5V/0~10V | |
| 負載能力 | 電流輸出 | ≤600Ω |
| 電壓輸出 | 輸出電阻≤250Ω | |
| 余氯濃度測量范圍 | 0-2mg/L、0-10mg/L、0-20mg/L可選，分辨率0.01mg/L | |
| 余氯測量誤差 | 5%或0.05mg/L以大者 | |
| 重復性誤差 | ±0.05mg/L | |
| 響應時間 | <30s | |
| 變送器元件耐溫及濕度 | -20℃~+80℃，0%RH~95%RH （非結露） | |
| 電極適用溫度 | 0~50℃ | |
| 電極耐壓 | 0.6MPa | |
| 電極線長 | 默認5m （10m、15m、20m可定制） | |
| 電極使用周期 | 1年 | |
4G型：
| 供電 | DC 10~30V |
| 功耗 | 0.3W |
| 余氯濃度測量范圍 | 0-2mg/L、0-10mg/L、0-20mg/L可選，分辨率0.01mg/L |
| 余氯測量誤差 | 5%或0.05mg/L以大者 |
| 重復性誤差 | ±0.05mg/L |
| 響應時間 | <30s |
| 變送器元件耐溫及濕度 | -20℃~+80℃，0%RH~95%RH （非結露） |
| 電極適用溫度 | 0~50℃ |
| 電極耐壓 | 0.6MPa |
| 電極線長 | 默認5m （10m、15m、20m可定制） |
| 電極使用周期 | 1年 |
| 數據上傳時間 | 默認 30s/次，1s~65535s 可設 |
| 數據采集時間 | 2s/次 |
WIFI型：
| 供電 | DC 10~30V |
| 功耗 | 0.19W |
| 余氯濃度測量范圍 | 0-2mg/L、0-10mg/L、0-20mg/L可選，分辨率0.01mg/L |
| 余氯測量誤差 | 5%或0.05mg/L以大者 |
| 重復性誤差 | ±0.05mg/L |
| 響應時間 | <30s |
| 變送器元件耐溫及濕度 | -20℃~+80℃，0%RH~95%RH （非結露） |
| 電極適用溫度 | 0~50℃ |
| 電極耐壓 | 0.6MPa |
| 電極線長 | 默認5m （10m、15m、20m可定制） |
| 電極使用周期 | 1年 |
| 數據上傳時間 | 默認 10s/次，1s~65535s 可設 |
| 數據采集時間 | 2s/次 |
| WIFI 通信參數 | 802.11b/g/n |
| 安全性 | 安全方式WEP/WPA-PSK/WPA2-PSK 加密類型WEP/TKIP/AES |
產品選型
| RS- | 公司代號 | |||||
| CL- | 余氯變送器 | |||||
| N01- | 485輸出 | |||||
| I20- | 4-20mA電流輸出 | |||||
| V05- | 0-5V電壓輸出 | |||||
| V20- | 0-10V電壓輸出 | |||||
| WIFI- | WIFI方式上傳 | |||||
| 4G- | 4G方式上傳 | |||||
| 2- | 壁掛王字殼 | |||||
| 2- | 量程為2mg/L | |||||
| 10- | 量程為10mg/L | |||||
| 20- | 量程為20mg/L | |||||
| 空 | 不帶OLED顯示 | |||||
| OLED | 帶OLED顯示 | |||||

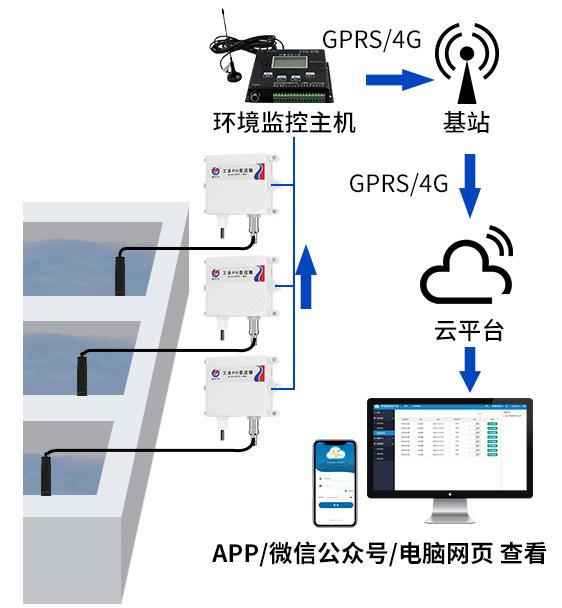

系統框架圖

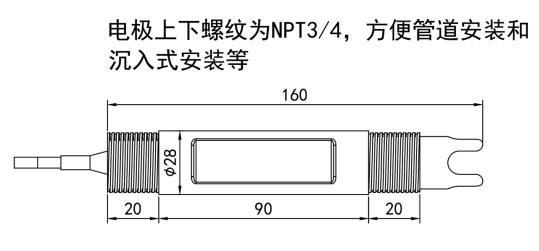

尺寸說明
安裝說明
1.沉入式安裝：余氯電極的引線從不銹鋼管里穿出，余氯電極頂部的3/4螺紋與不銹鋼3/4螺紋用生料帶相連接。確保電極頂部及電極線不進水。
2.管道安裝：通過余氯電極3/4的螺紋與管道相連接。
接口說明
說明 | 說明 | |
電 源 | 棕色 | 電源正（10~30V DC） |
黑色 | 電源負 | |
通 訊 | 綠色 | 485-A |
藍色 | 485-B |
