四電極EC變送器
產品型號：RS-EC-N01-4
本產品是一款測量溶液電導率值的設備,采用了四電極形式，動態調整型交流驅動，使設備具有更大的測量范圍，進一步提高電極的抗極化能力，可測量鹽度，具有自動溫度補償功能，電極外露，方便清潔維護。
相關產品
一體式水質離子變送器
多功能快速消解儀
氨氮離子變送器
寬量程工業EC變送器
一體式余氯變送器
手持式水質速測記錄儀
一體式EC變送器
一體式PH變送器
寬量程工業EC控制器
寬量程一體式EC變送器
濁度變送器
COD變送器
產品詳情
產品概述
本產品是一款測量溶液電導率值的設備，采用了四電極形式，動態調整型交流驅動，使設備具有更大的測量范圍，進一步提高電極的抗極化能力，可測量鹽度，具有自動溫度補償功能，電極外露，方便清潔維護。本產品采用一體式設計，結構更加輕簡，使用更加便捷。 防水等級 IP68。可廣泛應用于斷面水質、養殖、污水處理、環保、制藥、食品、自來水以及海水等高電導率環境的連續監測。
功能特點
電導率測量范圍1~200000μS/cm；溫度測量范圍-5~+80℃，鹽度測量范圍0~70PSU。
采用四電極形式，量程更大，抗極化能力更強。
一體式設計，結構輕簡，使用便捷。
防水等級IP68。
RS485 通訊接口：ModBus-RTU 通訊協議可方便聯入計算機進行監測和通訊。
ModBus通信地址可設置，波特率可修改。
設備采用寬電壓供電，直流10~30V均可。
主要技術參數
| 供電 | DC 10~30V |
| 功耗 | 0.4W |
| 通信接口 | RS485；標準的ModBus-RTU協議；通信波特率：默認4800（1200、2400、4800、9600、19200、38400、57600、115200可設） |
| 電導率測量范圍 | 1~200000μS/cm；分辨率：1μS/cm |
| 電導率測量誤差 | ±1%FS |
| 鹽度測量范圍 | 0~70PSU 分辨率：0.1PSU |
| 溫度測量范圍 | -5~+80℃; 分辨率：0.1℃ |
| 溫度測量誤差 | ±0.5℃ |
| 溫度補償范圍 | -5~+80℃（默認補償溫度25℃） |
| 溫度補償系數 | 默認0.02 |
| 防水等級 | IP68 |
| 耐壓 | 0.6MPa |
| 線長 | 默認5m （其余長度可定制） |
產品選型
| RS- | 公司代號 | ||||
| EC- | EC變送器 | ||||
| N01- | RS485（ModBus-RTU 協議） | ||||
| 4 | 四極式電極 | ||||
系統框架圖

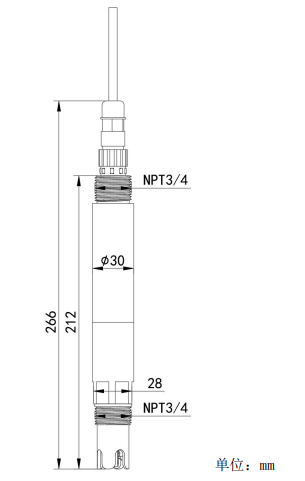

尺寸說明

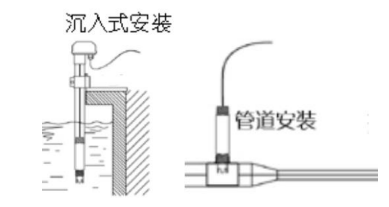

安裝說明
1. 沉入式安裝：設備的引線從防水管里穿出，設備頂部的 3/4 螺紋與防水管 3/4 螺紋用生 料帶相連接。確保設備頂部及設備線不進水。
2. 管道安裝：通過設備的 3/4 螺紋與管道相連接。
3.安裝時要充分考慮水流，液位變化，確保電導池浸沒在水下大于 2cm 距離，同時四周距離 電導 針大于 2cm，推薦傳感器在水下 10cm 或更深。

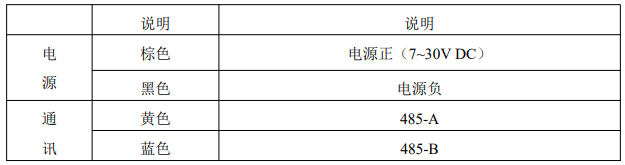

接口說明
